Электроды для оцинкованного металла: как избежать пор и брызг

Оглавление

1. Особенности сварки оцинкованного металла
2. Основные причины пор и брызг при сварке оцинкованного металла
3. Как выбрать электроды для оцинкованного металла
4. Подготовка оцинкованного металла к сварке без лишних дефектов
5. Техника сварки оцинкованного металла с минимумом брызг
6. Типичные дефекты шва на оцинкованном металле и как их исправляют
7. Безопасность при сварке оцинкованного металла

Особенности сварки оцинкованного металла

Сварка оцинкованного металла сложнее сварки обычной стали: цинковое покрытие мешает формированию ровного шва и провоцирует поры и брызги. Чтобы получить аккуратное соединение, нужно учитывать поведение цинка при нагреве и под это подбирать электроды, режимы и подготовку деталей.

Оцинкованный металл — это низкоуглеродистая сталь со слоем цинка, который защищает от коррозии. При нагреве в зоне дуги цинк плавится и испаряется раньше стали, выделяет газы и пары, которые стремятся выйти через сварочную ванну. Если газы не успевают выйти, они «застывают» внутри шва в виде пор.

В местах, где цинк выгорает, защита от коррозии ослабевает, и эти участки требуют дополнительной обработки после сварки. Поэтому работа с оцинкованным металлом всегда строится вокруг трех задач:

• уменьшить пористость и брызги;
• обеспечить достаточный провар и плотный шов;
• восстановить защиту от коррозии в зоне шва.

Эти задачи решаются подбором подходящих электродов, режимов, способов подготовки кромок и безопасной техники сварки, которую должен применять обученный взрослый специалист.

Оцинкованный металл отличается от обычной стали наличием защитного цинкового слоя.

Чем оцинкованный металл отличается от «черной» стали

Главное отличие оцинкованного металла от неоцинкованной стали в сварке — наличие промежуточного слоя цинка, который активно плавится и испаряется под дугой. Именно этот слой создает дополнительное газовыделение, вспенивание ванны и склонность к разбрызгиванию.

У обычной «черной» стали нет покрытия, которое начинает кипеть при более низкой температуре, поэтому формирование шва проходит предсказуемее. На оцинкованном металле слой цинка может быть разной толщины, и чем он толще, тем больше газов выделяется и тем выше риск пористости.

Если сваривать оцинкованный металл так же, как обычную сталь, часто получаются пузырчатые швы, поры, рывки дуги и много брызг вокруг. Поэтому для оцинковки приходится корректировать подход: выбирать более щадящие режимы, уменьшать длину дуги, аккуратно готовить поверхность и учитывать тип цинкового покрытия (горячее, гальваническое и т.п.).

Как цинк влияет на шов и образование дефектов

Цинк при сварке плавится и испаряется, его пары, попадая в сварочную ванну, образуют газовые полости. Если газы не успевают выйти, они застывают внутри металла и превращаются в поры, свищи и раковины.

Испаряющийся цинк вспучивает покрытие, может «выстреливать» мелкими каплями и усиливать разбрызгивание. При сильном перегреве цинк полностью выгорает, и по линии шва образуется зона, менее защищенная от коррозии.

Чтобы уменьшить влияние цинка, профессиональные сварщики используют частичное удаление покрытия в зоне шва, специальные режимы с умеренным током, короткую дугу и прерывистую сварку короткими участками. Эти приемы помогают снизить газовыделение и дать газам выйти из ванны до затвердевания металла.

Важно помнить, что пары цинка вредны при вдыхании, поэтому сварка оцинкованного металла всегда выполняется только в защитной маске, с вентиляцией и строго по требованиям техники безопасности.

Основные причины пор и брызг при сварке оцинкованного металла

Поры и брызги при сварке оцинкованного металла чаще всего возникают из-за избытка цинка в зоне шва, неправильно подобранных электродов, завышенного тока и плохой подготовки поверхностей. Дополнительно влияют слишком длинная дуга, высокая скорость и отсутствие зазора между деталями.

Если варить оцинкованный металл теми же электродами и на тех же режимах, что и обычную сталь, швы часто получаются пористыми, с обильными брызгами и подрезами. При слишком высоком токе цинк активно кипит, газы не успевают выходить, а расплавленные капли металла разлетаются вокруг.

Еще одна причина проблем — сварка по необработанному покрытию с грязью, влагой и маслом. Эти загрязнения усиливают газовыделение и делают дугу нестабильной. В результате появляется смесь пор, включений шлака, неровностей и грубых брызг.

Поэтому для уменьшения дефектов важно сочетать три вещи: подготовку поверхности, грамотный выбор электродов под задачу и аккуратную технику ведения короткой дуги.

Неправильный выбор электродов

Неправильно подобранные электроды вызывают нестабильную дугу, слабую защиту сварочной ванны и повышенную склонность к пористости и брызгам. Особенно это заметно при использовании отсыревших или низкокачественных электродов.

Рутиловые электроды общего назначения по низкоуглеродистой стали часто применяют для сварки оцинкованных деталей толщиной 2–4 мм, но при завышенных режимах и длинной дуге они дают много брызг. Основные низководородные электроды способны обеспечить менее пористый шов, но чувствительны к подготовке и требуют сухого покрытия.

Если взять слишком большой диаметр электрода для тонкого металла, дуга получается чрезмерно мощной, цинк бурно кипит, появляются крупные брызги и прожоги. Использование старых, плохо хранившихся электродов дополнительно усиливает пористость, потому что влага и загрязнения в покрытии тоже образуют газы.

Поэтому в профессиональных условиях уделяют внимание качеству электродов, условиям хранения, рекомендациям производителя и соответствию диаметра толщине металла. Это снижает риск дефектов уже на этапе выбора расходных материалов.

Ошибки в подготовке кромок и выборе режимов

Неподготовленные кромки оцинкованного металла — одна из главных причин пор и брызг. Если цинк не снять хотя бы частично в зоне шва, он массово испаряется и вспенивает ванну, создавая пористость и нестабильный шов.

Характерные ошибки: сварка прямо по толстому слою цинка, ржавчине, грязи, конденсату или маслу. В такой ситуации дуга «гуляет», проплавление получается неравномерным, легко образуются поры и включения шлака.

К режимным ошибкам относятся слишком большой сварочный ток, чрезмерная длина дуги, неподходящая полярность (для тех электродов, где это важно) и слишком высокая скорость. Длинная дуга усиливает разбрызгивание и ухудшает защиту сварочной ванны. Завышенный ток приводит к перегреву и бурному кипению цинка.

Чтобы уменьшить количество дефектов, профессиональные сварщики снимают покрытие в зоне шва до стали, тщательно очищают и обезжиривают металл, выбирают ток в нижней части диапазона, рекомендованного для данного диаметра, и ведут короткую дугу без резких движений.

Подбор диаметра электрода и сварочного тока — ключ к уменьшению пор и брызг на оцинкованной стали.

Как выбрать электроды для оцинкованного металла

Для сварки оцинкованного металла применяют в основном универсальные электроды по низкоуглеродистой стали, которые подбирают по толщине металла, пространственному положению шва и требованиям к прочности, а также специальные составы для восстановления цинкового слоя после сварки. Главная задача — получить устойчивую дугу и шов с минимальной пористостью и умеренным количеством брызг.

На практике выбор делают с учетом: вида конструкции (кровля, ограждения, опоры, легкие металлоконструкции), толщины металла, доступности обратной стороны и условий эксплуатации. Важно понимать, что конкретные рекомендуемые режимы зависят от марки электродов и должны уточняться по документации производителя.

Ниже приведена ориентировочная таблица подбора диаметров электродов и сварочного тока для ручной дуговой сварки оцинкованной стали.

Эти значения ориентировочные. В реальной работе специалист сверяется с данными производителя электродов и корректирует режим под конкретные условия и требования к шву.

Какие типы электродов использовать

Для оцинкованной стали чаще всего применяют универсальные рутиловые и рутил-целлюлозные электроды по низкоуглеродистой стали, а также основные низководородные электроды, когда важна повышенная надежность соединения. Специальные цинксодержащие электроды используют в основном для ремонта защитного покрытия после сварки, а не для формирования самого шва.

В профессиональной практике для ручной дуговой сварки оцинкованного металла применяют:

• рутиловые электроды по стали Ст3 и аналогам — удобны в зажигании и подходят для многих монтажных работ;
• рутил-целлюлозные — дают мягкую дугу и комфортны при коротких сварочных участках, особенно в неудобных положениях;
• основные низководородные электроды — предпочтительны там, где к шву предъявляют повышенные требования по надежности.

Специальные электроды с цинксодержащим покрытием используют главным образом для восстановления защиты от коррозии на зачищенных участках после сварки. Это локальная обработка, которая дополняет, а не заменяет основную сварку.

Во всех случаях выбор типа электрода делает специалист, ориентируясь на назначение конструкции, климатические условия, вид шва и доступ к месту сварки. Для людей без профессиональной подготовки такие решения не должны становиться предметом «домашних экспериментов».

Диаметр электрода и рекомендуемые токи

Диаметр электрода подбирают по толщине оцинкованного металла и пространственному положению шва. Чем тоньше металл, тем меньший диаметр нужен, чтобы снизить риск перегрева, прожогов и избыточного выгорания цинка.

Для тонкого профлиста и легких конструкций толщиной до 2 мм профессионалы обычно применяют электроды диаметром 2,0–2,5 мм и минимально стабильный ток. Для толщины 2–4 мм используют 2,5–3,2 мм, а при 4–6 мм переходят на 3,2–4,0 мм. При толщине более 6 мм уже разумно подбирать электроды 4,0–5,0 мм и выполнять многопроходную сварку.

При настройке режима полезно ориентироваться на нижнюю границу диапазона тока, указанного производителем для данного диаметра и типа покрытия. Это помогает уменьшить перегрев, газовыделение и разбрызгивание. Если дуга гаснет или становится нестабильной, ток плавно увеличивают, контролируя отсутствие прожогов и кипения ванны.

Применение электродов заведомо большего диаметра, чем нужно для данной толщины оцинкованного металла, приводит к перегреву, подрезам и брызгам и рассматривается как типичная ошибка настройки.

Когда лучше перейти на другие процессы (полуавтомат, аргон)

Иногда вместо ручной сварки покрытыми электродами технологически выгоднее использовать другие процессы: сварку плавящейся проволокой в защитном газе (полуавтомат) или аргонодуговую сварку. Эти методы позволяют гибко управлять тепловложением и часто дают более аккуратный шов на оцинкованных деталях.

Сварка полуавтоматом в углекислом газе или смеси газов дает возможность точнее дозировать подачу металла, удобна для тонких листов и серийных работ. При этом цинк в зоне шва также рекомендуют частично удалять, чтобы снизить газообразование.

Аргонодуговая сварка позволяет получать очень аккуратные швы на тонком металле, но требует высокой квалификации и тщательной подготовки поверхности. Для оцинкованной стали в этом случае особенно важны очистка и надежная вентиляция.

Переход на полуавтомат или аргон обычно рассматривают, когда требуется высокий внешний стандарт шва, стабильное качество, и есть возможность организовать оборудование и безопасность на профессиональном уровне.

Подготовка оцинкованного металла к сварке без лишних дефектов

Грамотная подготовка оцинкованного металла к сварке — основной способ уменьшить поры и брызги. Она включает частичное снятие цинкового слоя в зоне шва, механическую очистку, обезжиривание и грамотную сборку деталей с технологическим зазором.

Если варить по толстому слою цинка без подготовки, риск пористости и обильных брызг многократно увеличивается. Поэтому в профессиональной практике в узкой полосе вдоль будущего шва покрытие обычно удаляют до стали, а уже после сварки зона шва дополнительно защищается от коррозии.

При сборке деталей важны стабильное положение, аккуратный зазор и исключение зажатых участков, где газам сложно выходить. Любая грязь, остатки масла, ржавчина и влага в зоне шва — дополнительный источник газов и нестабильности дуги, поэтому подготовка поверхности — обязательный этап.

Перед сваркой оцинкованного металла цинковое покрытие в зоне шва частично снимают и тщательно очищают поверхность.

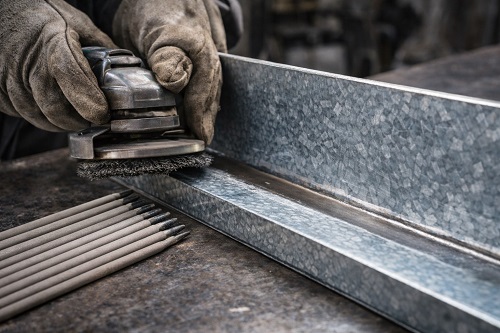

Очистка, снятие цинка и защита от коррозии после сварки

Частичное снятие цинка в зоне шва и последующее восстановление защиты — стандартный цикл работы с оцинкованным металлом в ответственных конструкциях. Цель — уменьшить газообразование в момент сварки и вернуть защиту от коррозии после обработки.

В профессиональной практике обычно действуют так:

• очищают зону шва от грязи и ржавчины металлической щеткой или шлифкругом;
• снимают цинк на ширину примерно 10–20 мм вдоль линии будущего шва до чистого металла;
• обезжиривают поверхность растворителем, чтобы убрать масло и остатки технологических смазок;
• после сварки и зачистки шва наносят цинксодержащие краски, аэрозоли или специальные ремонтные составы для защиты от коррозии.

Полное удаление цинка по всей детали не требуется, достаточно освободить только участок фактического расплава. При этом важно, чтобы места, где покрытие было снято, после сварки не оставались открытыми — их обязательно защищают, особенно если конструкция будет работать на улице или во влажной среде.

Режимы прихваток и контроль зазоров

Правильные прихватки и технологические зазоры существенно уменьшают деформации и количество дефектов при сварке оцинкованного металла. Чем стабильнее удерживаются детали, тем ровнее формируется шов и тем меньше приходится корректировать дугу «на ходу».

Прихватки выполняют теми же электродами, что и основной шов, но короткими отрезками, с контролируемым тепловложением. На тонком металле предпочтительны компактные прихватки, чтобы не перегреть кромки и не выжечь лишний цинк.

Технологический зазор между кромками облегчает провар и выход газов из корня шва. Слишком сильно зажатые детали без зазора способствуют накоплению газов и образованию пор в глубине соединения.

Равномерное расположение прихваток по длине шва помогает сохранить геометрию, уменьшить «ведущие» деформации и снизить риск появления подрезов и непроваров при окончательном проходе.

Техника сварки оцинкованного металла с минимумом брызг

Чтобы уменьшить брызги при сварке оцинкованного металла, применяют короткую дугу, умеренный ток, ограниченные колебания электрода и плавное ведение без рывков. Задача специалиста — обеспечить достаточное проплавление, не перегревая металл и не вызывая бурного кипения цинка.

Общий принцип такой: меньше лишнего тепла, больше контроля над дугой. Вместо длинных непрерывных швов на тонком металле используют короткие участки с паузами для охлаждения. Вместо широких колебаний — узкая траектория, которая не «разбрасывает» расплавленный металл вокруг.

При необходимости применяют прерывистую сварку: шов выполняют отдельными участками с промежутками. Это уменьшает нагрев и помогает сохранить больше покрытия вдали от непосредственной зоны расплава.

Положение электрода и длина дуги

При сварке оцинкованного металла длина дуги — один из ключевых параметров, влияющих на брызги и пористость. Чем короче дуга, тем устойчивее горение и тем лучше защищена сварочная ванна шлаком и газами.

На практике стремятся к следующим условиям:

• дуга минимальной длины, при которой она горит устойчиво и не гаснет;
• угол наклона электрода по ходу сварки в пределах примерно 45–60°;
• плавное движение без резких рывков и «подбрасываний» электрода;
• отсутствие поджигов прямо по толстому слою цинка.

Слишком длинная дуга приводит к усиленному разбрызгиванию, нестабильности и неполному проплавлению. Внешний признак нормального режима — относительно ровный шов с умеренной шлаковой коркой и ограниченным количеством мелких брызг, которые легко удаляются после остывания шва.

Приемы снижения пористости шва

Снизить пористость шва на оцинкованном металле можно только сочетанием подготовленных поверхностей, правильно настроенного режима и аккуратной техники движения. Один лишь «правильный» электрод без этих условий проблему не решает.

Чаще всего применяют такие приемы:

• заранее очищают и частично снимают цинк в зоне шва;
• по возможности выполняют швы в нижнем положении, чтобы газам легче было выходить;
• используют короткие участки сварки с небольшими паузами для охлаждения металла;
• ограничивают амплитуду поперечных колебаний электрода, избегая лишнего «размешивания» ванны;
• выбирают ток в нижней части рекомендованного диапазона и контролируют отсутствие перегрева.

Если во время работы заметны активное «кипение» сварочной ванны и пузырьки, которые остаются в шве, профессионалы обычно останавливаются, дают металлу остыть, при необходимости дочищают зону и корректируют режим. Повторный проход выполняют уже с учетом выявленных причин пористости.

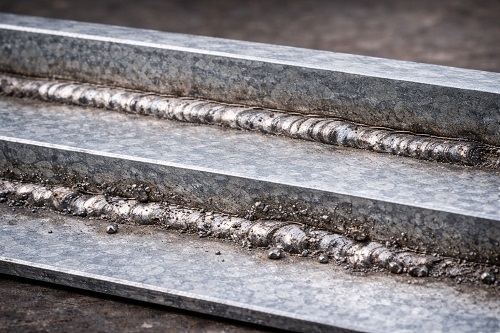

Сверху — аккуратный шов на оцинкованной стали, снизу — пример пористого соединения с избыточными брызгами и дефектами.

Типичные дефекты шва на оцинкованном металле и как их исправляют

При сварке оцинкованного металла чаще всего встречаются поры, свищи, раковины, избыточные брызги, подрезы и прожоги. Каждый из этих дефектов связан с определенными нарушениями подготовки, выбора электродов или режимов.

Чтобы устранить проблему, недостаточно просто «залить» дефектный участок. Сначала определяют причину (например, сварка по необработанному цинку или чрезмерный ток), затем разделывают шов до чистого металла и выполняют повторную сварку уже с исправленными условиями. Игнорирование дефектов ведет к снижению прочности, потере герметичности и ускоренной коррозии.

Ниже приведена краткая сводка типичных дефектов и возможных причин их появления.

Регулярный визуальный контроль шва по ходу работы помогает вовремя обнаружить начало дефектов и скорректировать технику, не доводя ситуацию до массовых переделок.

Поры, свищи, раковины

Поры, свищи и раковины возникают, когда газы от испаряющегося цинка и загрязнений не успевают выйти из сварочной ванны и застывают внутри шва. Такие дефекты ухудшают прочность и герметичность соединения.

Чтобы уменьшить вероятность пор, профессионалы:

• тщательно удаляют цинк и загрязнения в зоне шва;
• избегают сварки по мокрым и холодным деталям с конденсатом;
• придерживаются умеренного тока и короткой дуги;
• контролируют скорость, не давая ванне сильно вспениваться.

Если пористость обнаружена уже в готовом шве, дефектный участок разделывают до здорового металла, снова подготавливают поверхности и проваривают на более аккуратных режимах, корректируя ошибки, которые привели к дефекту.

Избыточные брызги и подрезы

Избыточные брызги и подрезы указывают на неправильный режим и технику. Как правило, это следствие длинной дуги, завышенного тока и неправильной траектории движения электрода.

Количество брызг уменьшают, если:

• укоротить дугу до максимально устойчивой;
• снизить сварочный ток в пределах рекомендаций;
• подобрать диаметр электрода под толщину металла;
• сократить скорость, чтобы металл успевал заполнять шов.

Подрезы по кромкам возникают, когда тепло концентрируется на границе шва, а металл не успевает ее заполнить. Чтобы избежать подрезов, специалист слегка расширяет траекторию движения, обеспечивает равномерный захват обеих кромок и контролирует, чтобы металл не стекал из зоны подреза.

Безопасность при сварке оцинкованного металла

Сварка оцинкованного металла связана не только с высокой температурой и электрической дугой, но и с выделением паров цинка. Поэтому такие работы выполняют только обученные специалисты с использованием средств индивидуальной защиты и эффективной вентиляции.

Дым и аэрозоль, образующиеся при нагреве оцинкованного металла, при вдыхании вредны для организма. Работа в закрытом, непроветриваемом помещении без защиты органов дыхания недопустима.

Важно понимать, что информация о принципах сварки оцинкованного металла не заменяет профессионального обучения. Без подготовки, опыта и контроля безопасности к таким работам нельзя приступать, особенно в бытовых условиях.

Опасность паров цинка и требования к вентиляции

При нагреве оцинкованного металла цинк испаряется и образует дым, который раздражает дыхательные пути и в больших концентрациях опасен для здоровья. Чем выше ток и дольше нагрев, тем больше таких паров выделяется.

Чтобы уменьшить вредное воздействие:

• используют общую и местную вентиляцию в зоне сварки;
• по возможности организуют работы на открытом воздухе или в больших помещениях;
• не работают в «облаке» дыма над швом;
• подбирают режимы, которые не приводят к излишнему перегреву и выгоранию покрытия.

Относиться к дыму от оцинкованных деталей нужно серьезно: это не безвредный пар, а смесь частиц и газов, от которой необходимо защищаться.

Средства защиты сварщика

При сварке оцинкованного металла применяют полный набор средств индивидуальной защиты, как и при других сварочных работах, но с особым вниманием к защите органов дыхания и глаз. Это снижает риск воздействия паров цинка и яркого излучения дуги.

Обычно используют:

• сварочную маску или щиток с подходящим светофильтром;
• огнестойкую спецодежду, закрывающую тело;
• плотные перчатки, защищающие руки от искр и брызг;
• закрытую обувь;
• при необходимости — респиратор, рассчитанный на защиту от сварочного аэрозоля.

Даже при наличии средств защиты сварочные работы должны выполнять только взрослые специалисты, прошедшие обучение и допущенные к таким операциям. При отсутствии соответствующей квалификации безопаснее обратиться к профессионалам, вместо того чтобы пытаться самостоятельно сваривать оцинкованный металл. Это поможет сохранить и здоровье, и надежность будущей конструкции.
