Ток, полярность, диаметр: как быстро рассчитать режим сварки

Содержание

1. От чего зависит режим ручной дуговой сварки
2. Как быстро выбрать режим сварки
3. Диаметр электрода: как он связан с толщиной металла
4. Сварочный ток: где брать рабочее значение
5. Род тока и полярность: постоянный ток (обратная и прямая полярность), переменный ток,
6. Маркировка электродов: E6013, E7015, МР-3ЛЮКС, УЛЬТРА, УОНИ, МК 46.00
7. Тип покрытия электрода: рутиловое, рутил-целлюлозное, основное
8. Как читать упаковку и сертификат качества электрода
9. Положение шва и тип соединения: почему один режим не подходит всем
10. Почему электрод липнет, шов пористый или металл перегревается
11. Безопасность при выборе и применении режима сварки
12. Частые вопросы о токе, полярности и диаметре электрода

Режим ручной дуговой сварки покрытым электродом выбирают по четырем основным данным: марке и диаметру электрода, толщине и материалу детали, положению шва, допустимому роду тока и полярности. Рабочий ток берут из паспорта конкретного электрода, а не из универсальной таблицы без указания марки расходного материала.

Речь идет о ручной дуговой сварке плавящимся покрытым электродом — РДС, MMA или SMAW. В классификации сварочных процессов это процесс 111. Полуавтоматическая сварка проволокой и сварка неплавящимся электродом рассчитываются по другим правилам.

Для несущих конструкций, транспортных деталей, трубопроводов, резервуаров и других ответственных соединений параметры режима устанавливаются технологической документацией. Сварочные работы выполняет подготовленный специалист с защитой глаз, кожи и органов дыхания, исправным оборудованием и соблюдением требований пожарной безопасности.

От чего зависит режим ручной дуговой сварки

Режим сварки — это сочетание параметров, при котором электрод устойчиво плавится, сварочная ванна остается управляемой, а соединение формируется без недопустимых дефектов. Сила тока важна, но сама по себе она не определяет качество шва.

Покрытый электрод состоит из металлического стержня и покрытия. Стержень расплавляется и участвует в формировании соединения, а покрытие стабилизирует дугу, образует защитную среду и шлак. Состав покрытия влияет на поведение электрода, допустимый род тока, полярность, условия хранения и область применения.

На выбор режима влияют:

1. материал и толщина свариваемых деталей;
2. тип соединения: стыковое, угловое, нахлесточное;
3. наличие зазора и подготовки кромок;
4. положение шва: нижнее, вертикальное, горизонтальное или потолочное;
5. марка, классификация, покрытие и диаметр электрода;
6. рабочий диапазон тока и допустимая полярность;
7. характеристики сварочного аппарата;
8. требования к прочности и контролю готового соединения.

Одинаковая толщина металла не означает одинаковый режим. Стык двух листов, угловой шов на профиле и соединение с разделкой кромок по-разному отводят тепло и формируют сварочную ванну. Поэтому расчет начинается с определения задачи, а не с выбора цифры на регуляторе аппарата.

Режим ручной дуговой сварки зависит от электрода, сварочного тока, полярности, положения шва и характеристик соединения.

Как быстро выбрать режим сварки

Быстрый выбор режима строится по последовательности: определить соединение, подобрать допустимый электрод, сверить его паспортные данные с возможностями аппарата и требованиями к изделию. Такой порядок позволяет сразу исключить несовместимые электроды, неподходящую полярность и неверный диапазон тока.

Для предварительного подбора нужны не приблизительные советы, а конкретные исходные данные. Если неизвестны материал детали, марка электрода или назначение изделия, определить надежный режим нельзя.

Практическая последовательность выбора выглядит так:

1. Определить материал, толщину и назначение детали.
2. Уточнить вид соединения, положение шва и доступ к зоне сварки.
3. Выбрать электрод, разрешенный для данного материала и положения.
4. Найти в этикетке упаковки электрода данные для нужного диаметра.
5. Проверить допустимый род тока и полярность.
6. Сопоставить требования электрода с характеристиками аппарата.
7. Для ответственного соединения проверить режим по технологической документации.

Паспорт электрода имеет приоритет перед усредненными таблицами. В нем указаны данные именно для конкретного продукта: классификация, покрытие, разрешенные электрические условия, положения сварки, диаметры и диапазоны тока. Два внешне похожих электрода могут отличаться по требованиям к применению.

Диаметр электрода: как он связан с толщиной металла

Диаметр электрода влияет на объем расплавляемого металла, тепловую нагрузку и удобство управления сварочной ванной. Чем крупнее электрод, тем больше металла он способен наплавлять, но тем выше требования к толщине детали, доступу к шву и контролю процесса.

Тонкая деталь быстрее перегревается и деформируется. Для нее особенно важны точный контроль тепловложения и пригодность расходного материала для такой задачи. На более толстых деталях может применяться другой диаметр, но выбор зависит не только от толщины, а также от разделки кромок, числа проходов и положения шва.

Почему крупный электрод подходит не всегда

Крупный электрод увеличивает объем расплавленного металла и тепловую нагрузку на соединение. На тонком металле или в неудобном положении это может привести к перегреву, деформации, прожогу или ухудшению формы шва.

Большой диаметр также неудобен в узком корне соединения и при ограниченном доступе. Если разделка кромок не рассчитана на выбранный расходный материал, ускорение заполнения не компенсирует риск дефектов. Для нагруженных соединений диаметр должен соответствовать технологии, а не только желаемой скорости работы.

Почему маленький электрод не решает все проблемы

Меньший диаметр обычно дает больше контроля над сварочной ванной, но может снизить производительность и увеличить число проходов. При многопроходной сварке возрастают требования к очистке между проходами, последовательности заполнения соединения и контролю качества.

На толстом металле выбор малого диаметра без учета технологии не обеспечивает требуемого результата автоматически. Особенно это важно для соединений, где критичны механические свойства, риск трещин и условия эксплуатации. Диаметр выбирают по совокупности условий, а не по принципу «чем меньше, тем безопаснее».

Что важнее толщины металла

Толщина — только первый ориентир. Для окончательного выбора диаметра не менее важны:

• форма и доступность соединения;
• положение шва;
• марка электрода и его покрытие;
• необходимость корневого, заполняющих и облицовочного проходов;
• требования к прочности и контролю соединения.

При одинаковой толщине листа сварка короткого прихваточного соединения и выполнение ответственного стыкового шва являются разными задачами. У них могут отличаться электрод, диаметр, порядок проходов и требования к контролю.

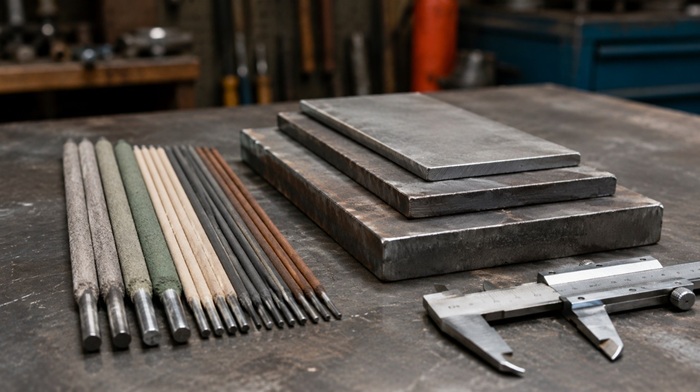

Диаметр электрода выбирают с учетом толщины детали, геометрии соединения, положения шва и требований к качеству.

Сварочный ток: где брать рабочее значение

Сварочный ток выбирают в рабочем диапазоне, который производитель указывает для конкретной марки и диаметра электрода. Формула, учитывающая только диаметр стержня, дает лишь общий ориентир и не заменяет паспорт расходного материала.

Увеличение диаметра обычно требует увеличения тока, поскольку необходимо устойчиво расплавлять больший металлический стержень. Однако на рабочее значение также влияют покрытие электрода, положение шва, форма соединения, теплоотвод детали и допустимые электрические условия.

Что означает диапазон тока в паспорте электрода

Диапазон тока показывает значения, при которых данный электрод может применяться в предусмотренных производителем условиях. Это не означает, что любое значение внутри диапазона одинаково подходит для любого соединения.

Внутри допустимого диапазона учитываются положение шва, толщина детали, тип соединения и требования технологической документации. Значение для одного диаметра нельзя переносить на другой диаметр той же марки. Тем более нельзя применять режим одного типа электрода к другому только потому, что размеры стержня совпадают.

Почему универсальные таблицы могут ошибаться

Таблица без указания производителя, классификации и покрытия электрода не показывает, к какому расходному материалу относятся приведенные значения. В ней также часто не учитываются род тока, полярность и положение шва.

Например, электрод общего назначения и низководородный электрод одинакового диаметра могут иметь разные требования к применению. Один может быть рассчитан на несколько вариантов питания, другой — требовать более строгого соблюдения полярности, хранения и технологии. Надежный расчет строится на паспорте выбранного продукта.

Какие параметры связаны с током

Сварочный ток влияет на плавление электрода и тепловое воздействие на деталь, но результат определяется не только им. В режиме также учитываются длина дуги, скорость перемещения, положение шва, подготовка поверхности и число проходов.

Если соединение формируется неудовлетворительно, причиной может оказаться не неверный ток, а влажное или поврежденное покрытие электрода, загрязненная поверхность, плохой контакт цепи, неправильная полярность или несоответствие расходного материала задаче. Корректировка режима начинается с проверки исходных данных и состояния оборудования.

Род тока и полярность: постоянный ток, переменный ток, плюс и минус

Род тока показывает, работает ли аппарат на постоянном или переменном токе. Полярность относится к постоянному току и определяет, подключен электрод к положительному или отрицательному выводу источника питания.

При переменном токе направление периодически меняется, поэтому фиксированного положения электрода на плюсе или минусе нет. При постоянном токе в документации применяются два основных варианта подключения: электрод на положительном выводе и электрод на отрицательном выводе.

В русскоязычной практике встречаются термины «прямая» и «обратная» полярность. Чтобы исключить путаницу, надежнее ориентироваться на однозначное указание: электрод на плюсе или электрод на минусе.

Почему нельзя выбирать полярность по привычке

Допустимая полярность связана с покрытием и конструкцией электрода. Расходные материалы одного диаметра могут иметь разные электрические условия применения.

Рутиловые, основные и целлюлозные электроды отличаются по поведению дуги, образованию шлака, назначению и требованиям к режиму. Некоторые продукты допускают работу на переменном и постоянном токе, другие применяются в более ограниченных условиях. Полярность проверяют по паспорту именно той марки электрода, которая будет использоваться.

Почему важен сварочный аппарат

Даже правильно выбранный электрод должен быть совместим с источником питания. Для этого проверяют род тока, диапазон регулировки, рабочий цикл аппарата и, при необходимости, напряжение холостого хода.

У современных инверторов встречаются функции горячего старта, форсажа дуги и защиты от прилипания. Они облегчают работу в предусмотренных условиях, но не заменяют правильный выбор электрода, полярности и технологического режима. Если источник питания не соответствует требованиям расходного материала, дополнительные функции не устраняют эту проблему.

Маркировка электродов: E6013, E7015, МР-3ЛЮКС, УЛЬТРА, УОНИ, МК 46.00

Маркировка электрода нужна для поиска его технических характеристик и подтверждения области применения. По одному привычному названию нельзя определить режим без проверки производителя, классификации, покрытия и паспорта продукта.

В международной классификации покрытых электродов распространены обозначения E6013 и E7015. Буква E означает электрод для дуговой сварки. Первые цифры связаны с минимальным пределом прочности наплавленного металла в тысячах фунтов на квадратный дюйм, а последующие обозначения отражают положения сварки и характеристики покрытия и тока в рамках используемого стандарта.

В российской практике часто встречаются обозначения МР-3ЛЮКС, УЛЬТРА и УОНИ, МК 46.00. Эти обозначения помогают найти нужный продукт, но параметры режима определяются не названием группы, а паспортом конкретного электрода и данными изготовителя.

Электроды класса E6013

Электроды класса E6013 широко представлены среди расходных материалов для сварки углеродистых сталей. Продукты этого класса часто имеют рутиловое или рутилово-целлюлозное покрытие и могут выпускаться для различных электрических условий.

Например, в техническом каталоге для МР-3ЛЮКС, УЛЬТРА, МK 46.00 указаны классификация E6013, рутилово-целлюлозное покрытие, работа на переменном и постоянном токе и отдельные рабочие данные для нескольких диаметров. Это характеристики конкретного продукта, а не универсальное правило для всех электродов с похожим обозначением.

Электроды класса E7015

Электроды класса E7015 (УОНИ 13/55) относятся к низководородным расходным материалам, для которых важны свойства наплавленного металла и контроль хранения. Такие электроды широко применяются в задачах, где к соединению предъявляются повышенные требования.

У конкретных продуктов класса E7015 (УОНИ 13/55) производитель указывает допустимые положения сварки, полярность, диапазоны для доступных диаметров и требования к влагостойкости или хранению покрытия. Нарушение условий хранения низководородного электрода способно ухудшить надежность соединения. Поэтому выбор такого расходного материала связан не только с током и полярностью, но и с соблюдением установленной технологии.

МР-3, АНО-4 и УОНИ: почему важно смотреть производителя

Обозначения МР-3, АНО-4 и УОНИ часто используются в поисковых запросах как названия привычных типов электродов. Однако продукты разных производителей с похожим обозначением могут отличаться по классификации, требованиям к режиму, допустимым положениям и условиям хранения.

На упаковке необходимо найти точную марку, изготовителя, диаметр и ссылку на нормативный документ или технический паспорт. Если упаковка повреждена, маркировка отсутствует или история хранения неизвестна, такой расходный материал не подходит для ответственного соединения. Сравнивать электроды следует по подтвержденным характеристикам, а не только по распространенному названию.

Тип покрытия электрода: рутиловое, основное и целлюлозное

Тип покрытия влияет на дугу, шлак, свойства наплавленного металла и условия применения электрода. Именно покрытие объясняет, почему при одинаковом диаметре разные электроды требуют разных режимов и дают разное поведение сварочной ванны.

Рутиловые электроды часто выбирают для распространенных работ, где важны удобство зажигания дуги и формирование аккуратного шва. Основные электроды, включая низководородные, применяются в соединениях с повышенными требованиями к свойствам наплавленного металла и контролю риска трещин. Целлюлозные электроды имеют собственную область применения и особенности ведения процесса.

Почему важны хранение и состояние покрытия

Покрытие электрода должно сохранять свойства, предусмотренные изготовителем. Поврежденная обмазка, отсыревание или неправильное хранение могут привести к нестабильной дуге, пористости, ухудшению формирования шва и дополнительным рискам для соединения.

Для низководородных электродов условия хранения имеют особое значение, поскольку влага связана с водородным фактором и риском трещин в чувствительных соединениях. Требования к хранению, сушке или обращению с электродами берут из документации производителя и технологических требований производства.

Перед использованием расходного материала проверяют:

• целостность покрытия;
• читаемость маркировки;
• соответствие диаметра требуемой задаче;
• состояние упаковки;
• условия хранения;
• наличие технических данных на конкретную марку.

Как читать этикетку на упаковке электрода

На упаковке и в паспорте электрода ищут не только диаметр, но и данные, определяющие допустимость применения. Правильно прочитанный паспорт сразу отвечает на вопросы о классификации, покрытии, токе, полярности и положении шва.

В техническом листе обычно указываются:

• полное наименование продукта и производитель;
• классификация по применяемому стандарту;
• тип покрытия;
• предназначение по материалу;
• допустимый род тока и полярность;
• доступные диаметры;
• рабочие диапазоны для каждого диаметра;
• допустимые положения сварки;
• механические свойства наплавленного металла;
• условия хранения и обращения с расходным материалом.

Если в паспорте указаны несколько диаметров, данные для одного размера не переносятся на другой автоматически. Если продукт заявлен для нескольких вариантов питания, это не означает, что такие же варианты допустимы для другого электрода того же диаметра. Для аппарата отдельно проверяют соответствие источника питания требованиям расходного материала.

Положение шва и тип соединения: почему один режим не подходит всем

Положение шва влияет на управляемость расплавленного металла, а тип соединения — на распределение тепла и доступ к зоне сварки. Поэтому режим, приемлемый для нижнего стыкового шва, нельзя автоматически переносить на вертикальное, потолочное или угловое соединение.

В нижнем положении сварочная ванна удерживается проще. В вертикальном и потолочном положениях требуется электрод, разрешенный для такой работы, а также соответствующая квалификация исполнителя. Угловое соединение, нахлест и стык имеют различную геометрию, поэтому по-разному реагируют на тепловое воздействие.

Что меняет подготовка кромок

Подготовка кромок определяет доступ к корню соединения и возможность сформировать шов на всю требуемую толщину. Для массивных деталей могут понадобиться разделка кромок и несколько проходов.

При многопроходной сварке важны порядок заполнения соединения и очистка между проходами. Нарушения на ранней стадии могут остаться внутри сформированного шва и не определяться только по внешнему виду. Для ответственных изделий подготовка соединения, число проходов и способ контроля задаются технологической документацией.

Что меняет состояние поверхности

Ржавчина, краска, масло, цинковое покрытие и неизвестные загрязнения влияют на качество процесса и безопасность работ. Даже если производитель указывает пониженную чувствительность конкретного электрода к отдельным поверхностным загрязнениям, это не отменяет требований к подготовке детали.

Особую опасность представляют детали с неизвестными покрытиями, закрытые емкости и изделия, которые могли содержать горючие или токсичные вещества. Для таких объектов сначала оценивают допустимость сварочных работ и риски, а только затем рассматривают режим.

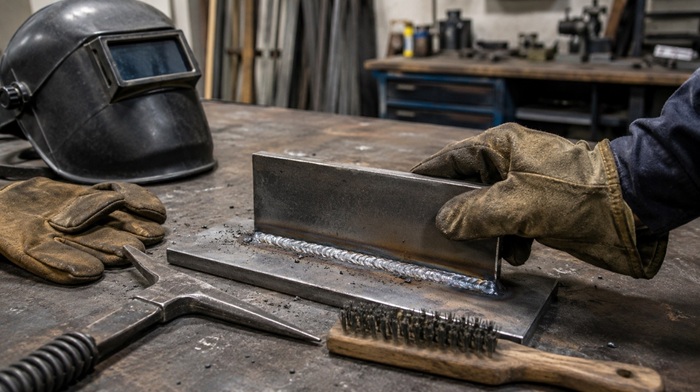

Внешний осмотр помогает заметить явные проблемы шва, но для ответственных соединений требуется предусмотренный контроль качества.

Почему электрод липнет, шов пористый или металл перегревается

Нестабильная сварка не всегда означает ошибку только в силе тока. Проблема может быть связана с неподходящим электродом, неверной полярностью, поврежденным покрытием, плохим электрическим контактом, загрязненной поверхностью или нарушением технологии.

Внешний вид шва помогает обнаружить явные проблемы, но не подтверждает прочность соединения. Внутренние дефекты, неполное сплавление или свойства наплавленного металла нельзя надежно оценить только визуально. Для конструкций, от которых зависит безопасность, применяются предусмотренные методы контроля.

Безопасность при выборе и применении режима сварки

Правильно выбранный режим не устраняет риски электрической дуги, горячего металла, сварочного дыма и пожара. До начала работ должны быть обеспечены исправность оборудования, защита людей и безопасность рабочего места.

К основным требованиям относятся:

1. использование защиты лица и глаз с подходящим светофильтром;
2. защита кожи и рук от излучения, искр и горячего металла;
3. вентиляция и контроль сварочного дыма;
4. удаление горючих материалов из рабочей зоны;
5. исправность кабелей, держателя, зажима и источника питания;
6. защита находящихся рядом людей от воздействия дуги;
7. запрет на сварку закрытых емкостей и неизвестно загрязненных объектов без специальной процедуры.

Справочных данных недостаточно для несущих конструкций, ограждений, лестниц, деталей транспорта, подъемных механизмов, трубопроводов, резервуаров и изделий, работающих под давлением. Для таких соединений требуются утвержденная технология, квалифицированный исполнитель и контроль качества.

Частые вопросы о токе, полярности и диаметре электрода

Можно ли выбрать сварочный ток только по диаметру электрода

Нет. Диаметр дает общее понимание тепловой нагрузки, но рабочий ток зависит также от марки и покрытия электрода, допустимого рода тока, положения шва, соединения и требований к изделию. Диапазон для конкретного диаметра берут из паспорта производителя. Значение из универсальной таблицы без указания марки электрода можно рассматривать только как справочный ориентир, а не как готовый режим.

Что важнее: ток или полярность

Ток и полярность работают вместе. Даже подходящий по диаметру диапазон тока не дает надежного результата, если выбранная полярность не разрешена для конкретного электрода. Сначала проверяют, на каком токе и с какой полярностью допускается использовать расходный материал. После этого рассматривают рабочий диапазон для нужного диаметра и конкретного соединения.

Как понять, можно ли использовать электрод с инвертором

Нужно сопоставить паспорт электрода и руководство на аппарат. Проверяются род тока, допустимая полярность, рабочий диапазон, напряжение холостого хода при наличии такого требования и рабочий цикл источника питания. Наличие функций горячего старта или защиты от прилипания не заменяет совместимость электрода с аппаратом. Если документация расходного материала требует условий, которых источник питания не обеспечивает, использовать такое сочетание для ответственной задачи нельзя.

Чем отличаются рутиловые и низководородные электроды

Рутиловые электроды часто применяются в распространенных работах благодаря удобному поведению дуги и шлака. Низководородные электроды выбирают для задач, где важны свойства соединения и снижение риска водородных трещин. Для низководородных электродов особенно важны условия хранения и соблюдение технологии. Сравнивать такие расходные материалы только по диаметру или удобству зажигания дуги неправильно.

Почему нельзя считать красивый валик доказательством прочности

Внешне ровный шов может иметь внутренние дефекты или свойства, недостаточные для предполагаемой нагрузки. Визуальный осмотр показывает лишь часть возможных проблем. Для ответственных соединений применяются контроль и требования, предусмотренные проектом или технологической документацией. Красивый внешний вид не заменяет подтвержденную технологию и проверку качества.

Итог

Быстро определить режим ручной дуговой сварки можно только при наличии правильных исходных данных. Необходимо знать материал и толщину детали, тип соединения, положение шва, полную марку и диаметр электрода, допустимый род тока, полярность и данные производителя.

Диаметр определяет общий масштаб тепловой нагрузки и производительности. Ток выбирают по паспорту конкретного электрода. Полярность проверяют по разрешенным условиям его применения. Для ответственных соединений все параметры подтверждаются технологической документацией и контролем качества.

Использованные источники

1. ГОСТ Р ИСО 4063—2025. Сварка, пайка высоко- и низкотемпературная, резка. Перечень и условные номера процессов.
2. ГОСТ Р ИСО 2560—2023. Материалы сварочные. Электроды покрытые для ручной дуговой сварки нелегированных и мелкозернистых сталей. Классификация.
3. Product Data Sheet: OK 46.00 L, Stick Electrodes, SFA/AWS A5.1 E6013.
4. Lincoln Electric. AWS Classifications; материалы по покрытым электродам E6013 и
5. Welding, Cutting and Brazing: требования к защите персонала и рабочей зоны.
