Сварка нержавейки: какие электроды 308/309/316 выбрать и когда

Оглавление

1. Быстрый выбор электрода: 308L, 309L или 316L
2. Что означают 308, 309 и 316 в маркировке электрода
3. Как сопоставить AISI и российские марки нержавейки
4. Как определить марку нержавейки перед сваркой
5. Как читать маркировку E308L-16, E309L-17, E316L-15
6. Диаметр, ток и полярность для сварки нержавейки
7. Как подготовить нержавейку перед сваркой
8. Что делать после сварки: зачистка, травление и пассивация
9. Частые ошибки при выборе и применении электродов
10. Когда 308/309/316 не подходят
11. Примеры выбора электрода в реальных задачах
12. Чек-лист перед покупкой электродов
13. Ответы на частые вопросы
14. Итоговый алгоритм выбора

Одна из частых ошибок при сварке нержавейки — взять «любой нержавеющий электрод». Шов может выглядеть нормально сразу после сварки, но позже появляются рыжие точки, трещины, темные пятна или коррозия рядом со стыком. Чтобы этого избежать, электрод выбирают по марке стали, типу соединения и условиям работы детали.

Главное правило простое: 308L обычно берут для нержавейки 304 и близких сталей, 316L — для стали 316 и влажной или солевой среды, 309L — для соединения нержавейки с обычной углеродистой сталью. В классификациях покрытых электродов для ручной дуговой сварки учитывают химический состав наплавленного металла, тип покрытия, свойства электрода и механические свойства шва; поэтому смотреть нужно не только на диаметр, но и на полную маркировку электрода.

Быстрый выбор электрода: 308L, 309L или 316L

Электрод выбирают не «по нержавейке вообще», а под конкретную пару металлов. Если варится 304 с 304 — чаще нужен 308L, если 316 с 316 — 316L, если нержавейка приваривается к черной стали — 309L.

Для неответственных бытовых задач таблица помогает быстро отсеять грубые ошибки. Для емкостей, трубопроводов, пищевого оборудования, сосудов под давлением и химических линий выбор электрода должен быть указан в технологии сварки или проектной документации. В таких случаях важны не только 308, 309 или 316, но и подготовка кромок, контроль температуры, зачистка, травление, пассивация и контроль качества шва.

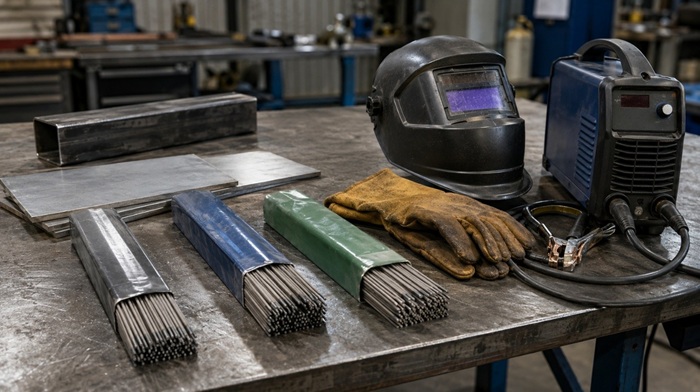

Выбор электрода зависит от марки нержавейки, типа соединения и условий эксплуатации

Что означают 308, 309 и 316 в маркировке электрода

Числа 308, 309 и 316 показывают тип нержавеющего наплавленного металла. Это не диаметр электрода и не сила тока, а указание на химический состав шва.

308L: для стали 304, 304L и близких нержавеек

308L применяют для сварки распространенных аустенитных нержавеющих сталей 304, 304L и близких марок. Такие электроды используют для перил, баков, кожухов, листовых конструкций, декоративных изделий, пищевого и бытового оборудования из стали группы 18/8.

Буква L означает низкое содержание углерода. Это снижает риск выпадения карбидов хрома рядом со швом и помогает сохранить стойкость к межкристаллитной коррозии. Низкий углерод особенно важен, если изделие работает во влажной среде, часто моется или должно долго сохранять чистую поверхность без ржавых точек. Lincoln Electric указывает 308L-16 как электрод для нескольких аустенитных нержавеющих сталей, включая 302, 304 и 304L.

308L не стоит считать универсальным электродом для любой нержавейки. Если основной металл — 316 или 316L, лучше использовать 316L, потому что в стали 316 есть молибден. Если нужно соединить нержавейку с черной сталью, 308L тоже не лучший выбор: при смешивании с углеродистой сталью шов может потерять часть коррозионной стойкости и стать менее стабильным.

309L: для нержавейки с черной сталью

309L применяют для разнородных соединений: нержавеющая сталь плюс углеродистая или низколегированная сталь. Это один из главных электродов для приварки нержавеющего листа к обычной стальной раме, переходных деталей, облицовки и первого слоя нержавеющей наплавки.

При сварке металл электрода смешивается с двумя основными металлами. Если одна сторона — черная сталь, она разбавляет шов железом и углеродом. У 309L больше запаса по хрому и никелю, поэтому шов лучше переносит такое разбавление. ESAB описывает 309L как электрод для сварки углеродистых и низколегированных сталей с нержавеющими сталями; также 309L применяют для переходных слоев при наплавке нержавеющего металла на обычную сталь.

309L не делает всю конструкцию нержавеющей. Если нержавеющий лист приварен к обычной стальной раме, коррозия может начаться по самой раме или в щели рядом со швом. Поэтому после сварки черную сталь нужно защищать грунтом, краской, цинкнаполненным составом или другим покрытием. Также важно не оставлять щели, где будет стоять вода.

316L: для 316, 316L и среды с хлоридами

316L применяют для сварки нержавеющих сталей 316, 316L и близких молибденсодержащих марок. Такой электрод выбирают для деталей, которые работают во влажной, солевой, химической или санитарной среде.

Главное отличие 316L от 308L — наличие молибдена. Молибден повышает стойкость к точечной и щелевой коррозии, особенно там, где есть хлориды: морской воздух, бассейны, солевые растворы, моющие средства, некоторые пищевые и химические среды. Lincoln Electric указывает 316/316L-16 как электрод для сталей 316 и 316L, а в технических материалах отмечает, что молибден повышает стойкость к точечной коррозии наплавленного металла.

316L не нужно покупать «для усиления» любой нержавейки. Если изделие из 304 работает в сухом помещении, 308L обычно достаточно. Но если основной металл — 316, замена на 308L может сделать шов менее стойким, чем сама деталь. Это особенно заметно после эксплуатации во влажной среде, где на шве появляются темные пятна, рыжие точки или мелкие очаги коррозии.

Как сопоставить AISI и российские марки нержавейки

Для выбора электрода важно понимать не только иностранные обозначения AISI, но и российские или европейские марки стали. Прямые «полные аналоги» бывают не всегда, поэтому ориентироваться нужно на химический состав и назначение стали.

Эта таблица нужна для первичной ориентации, а не для замены технологической карты. Например, 12Х18Н10Т часто сравнивают с AISI 321, но при сварке стабилизированной стали выбор зависит от температуры работы, требований к межкристаллитной коррозии и условий эксплуатации. В простых случаях иногда используют 308L, но для ответственных и нагруженных деталей чаще выбирают стабилизированный присадочный материал, например 347.

С ферритными и мартенситными нержавеющими сталями нужно быть осторожнее. Они могут магнититься, сильнее менять структуру после нагрева и требовать подогрева, специального электрода или термообработки. Поэтому правило «нержавейка значит 308L» работает только для части аустенитных сталей, но не для всех нержавеющих материалов.

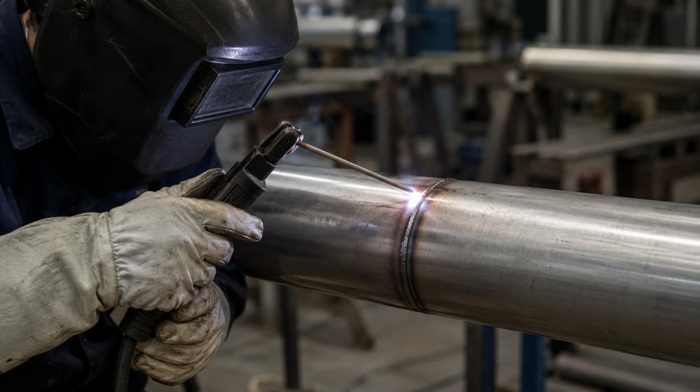

При сварке нержавейки важны короткая дуга, чистые кромки и правильный режим тока.

Как определить марку нержавейки перед сваркой

Марку нержавейки сначала ищут в документах, на бирке, в сертификате, в маркировке трубы или листа. Если марки нет, надежнее сделать анализ состава, потому что магнит, цвет металла и искра дают только грубую подсказку.

Самый простой путь — найти паспорт изделия, сертификат металла, накладную или маркировку партии. На листе, трубе, фланце, отводе или профиле могут быть обозначения AISI 304, AISI 316L, 1.4301, 1.4404, 08Х18Н10, 12Х18Н10Т и другие. Если металл закупался недавно, поставщик обычно может подтвердить марку по документам. Это особенно важно, если изделие будет работать с водой, пищевыми продуктами, химией или под давлением.

Магнит помогает только частично. Аустенитная нержавейка 304 обычно слабо магнитится или почти не магнитится, но после холодной деформации и сварки может начать магнититься сильнее. Ферритная 430 магнитится заметно, но это не значит, что она «обычная черная сталь». Дешевая 201 может внешне напоминать 304, но по составу и стойкости отличается. Поэтому магнит не должен быть единственным способом выбора электрода.

Если марка неизвестна, а соединение ответственное, нужен анализатор металла или лабораторная проверка. Если задача неответственная и нужно соединить неизвестную нержавейку с обычной сталью, 309L часто безопаснее, чем 308L, но это не универсальная гарантия. Для трубопроводов, емкостей, химического оборудования и деталей с контролем качества угадывать электрод нельзя.

Как читать маркировку E308L-16, E309L-17, E316L-15

Маркировка электрода показывает тип наплавленного металла, низкий или повышенный углерод и вид покрытия. Для сварщика важны четыре части: E, число 308/309/316, буква L или H и окончание -15, -16 или -17.

E означает покрытый электрод для ручной дуговой сварки. 308, 309 и 316 указывают тип нержавеющего металла шва. L означает низкий углерод, что важно для стойкости к межкристаллитной коррозии. H означает повышенный углерод и применяется в жаропрочных задачах, где нужна стойкость при длительном нагреве.

Окончания -15, -16 и -17 связаны с типом покрытия и допустимым током. В общем виде -15 чаще относится к основному покрытию и работе на постоянном токе обратной полярности. -16 обычно имеет рутиловое или рутилово-основное покрытие и часто допускает переменный и постоянный ток. Lincoln Electric указывает, что электроды типа «16» имеют титановое или рутиловое покрытие и могут применяться как на постоянном, так и на переменном токе, но конкретный режим всегда нужно сверять с упаковкой и паспортом электрода.

Окончание -17 часто выбирают там, где нужен более гладкий валик и хорошее отделение шлака, особенно в нижнем и горизонтальном положении. Но это не значит, что -17 всегда лучше -16. Для монтажника с небольшим инвертором чаще удобнее универсальные электроды -16. Для производственной сварки выбор делают по положению шва, требованиям к валику, току, доступности оборудования и квалификации сварщика.

Диаметр, ток и полярность для сварки нержавейки

Диаметр электрода выбирают по толщине металла и положению шва. Для нержавейки лучше начинать с нижней части рекомендуемого тока, потому что перегрев ухудшает внешний вид и снижает коррозионную стойкость зоны рядом со швом.

Для тонкого листа 1,5–2,5 мм обычно используют электрод 2,0 мм или 2,5 мм. Для металла 3–6 мм часто подходит 3,2 мм. Для толстых деталей, разделки кромок и многопроходной сварки применяют 4,0 мм и больше. Но точный ток зависит от конкретной марки электрода, покрытия, положения шва и аппарата.

Ориентиры по режиму:

• 2,0 мм — примерно 30–55 А, тонкий лист, короткие прихватки, ремонт;
• 2,5 мм — примерно 45–75 А, лист 2–4 мм, тонкая труба, небольшие конструкции;
• 3,2 мм — примерно 70–110 А, универсальный вариант для мастерской и монтажа;
• 4,0 мм — примерно 100–150 А, толстые детали, разделка кромок, многопроходный шов;
• 5,0 мм — примерно 140–200 А, производственные задачи и мощный аппарат.

Эти значения нельзя считать единым стандартом для всех электродов. У разных производителей режимы отличаются, поэтому окончательное значение берут с пачки. Если шов темнеет, металл сильно коробит, а шлак трудно отделяется, ток может быть слишком высоким или дуга слишком длинной. Если электрод липнет, дуга нестабильная и провар слабый, ток может быть слишком низким.

Полярность чаще используют обратную: электрододержатель на плюс, деталь на минус. Для многих электродов -16 возможен переменный ток, если это указано производителем. На слабом трансформаторе дуга может быть менее стабильной, поэтому для нержавейки удобнее инвертор на постоянном токе. В любом случае нужно сверять требования по току и полярности с конкретной маркой электрода.

Как подготовить нержавейку перед сваркой

Нержавейку нужно варить по чистому металлу, отдельным инструментом и короткой дугой. Масло, краска, влага, следы черного металла и грязные абразивы часто дают поры, включения и рыжие точки после сварки.

Перед работой кромки очищают от масла, смазки, маркировочной краски, окалины и пыли. Для зачистки используют щетку из нержавеющей стали, которая не работала по черному металлу. Отрезные и шлифовальные круги тоже лучше держать отдельными. Если круг сначала применяли по обычной стали, а потом по нержавейке, на поверхности могут остаться частицы железа, которые быстро заржавеют.

Электроды нужно хранить сухими. Влажное покрытие ухудшает стабильность дуги, повышает риск пор и ухудшает внешний вид шва. Некоторые электроды поставляют в герметичных упаковках, а для отдельных марок производитель указывает условия хранения, повторной сушки или прокалки. ESAB в рекомендациях по хранению и обращению с электродами отдельно отмечает, что основной металл перед сваркой нужно очистить и пройти чистой щеткой из нержавеющей стали; также важно учитывать температуру хранения и влажность.

Сварку ведут короткой дугой и без широких колебаний. Нержавейка хуже отводит тепло, чем обычная сталь, поэтому ее легче перегреть и повести. На тонком листе лучше делать короткие участки с паузами, использовать прихватки и контролировать зазоры. При многопроходной сварке шлак удаляют после каждого прохода.

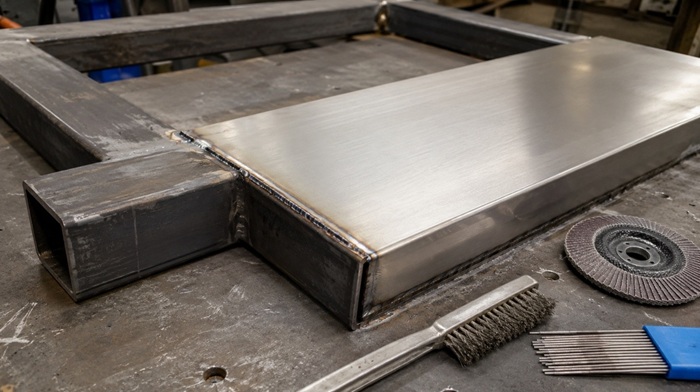

Для соединения нержавейки с черной сталью чаще используют переходные электроды 309L.

Что делать после сварки: зачистка, травление и пассивация

После сварки нержавейку нужно очистить от шлака, цветов побежалости и загрязнений. Если оставить темную окисленную зону рядом со швом, коррозионная стойкость поверхности будет хуже, чем у чистого металла.

Сначала полностью удаляют шлак. Затем шов и зону рядом с ним очищают механически, химически или электрохимически. Для декоративных изделий часто достаточно аккуратной механической обработки и полировки. Для пищевых, медицинских, химических и морских условий одной шлифовки может быть мало: нужна обработка, которая восстановит пассивный слой.

Цвета побежалости — это не только вопрос внешнего вида. Темно-синие, коричневые и черные зоны говорят о сильном окислении поверхности. В таких местах защитный слой нарушен, и коррозия может начаться быстрее. Поэтому после сварки ответственных изделий применяют травильные пасты, электрохимическую очистку, промывку и пассивацию по требованиям производства.

Нельзя чистить нержавейку обычной стальной щеткой. Нельзя оставлять на поверхности шлифовальную пыль от черного металла. Нельзя закрывать необработанный шов краской или герметиком, если под ним остались шлак, грязь и окислы. Такая «маскировка» часто приводит к коррозии под покрытием.

Частые ошибки при выборе и применении электродов

Большинство дефектов появляется из-за неправильной марки электрода, грязной поверхности, перегрева или неверного тока. Ошибка может быть незаметной сразу после сварки, но проявиться после эксплуатации.

Типовые ошибки:

• варить 304 к черной стали электродом 308L вместо 309L;
• варить 316 электродом 308L в солевой или влажной среде;
• покупать 316L «на все случаи», хотя для разнородного соединения нужен 309L;
• выбирать электрод только по диаметру, не читая E308L, E309L или E316L;
• использовать щетку и круги после черной стали;
• варить длинной дугой и перегревать металл;
• не удалять шлак между проходами;
• не очищать шов после сварки;
• хранить электроды во влажном помещении;
• подбирать электрод по магниту, а не по марке стали.

Если шов на нержавейке ржавеет, причина не всегда в самом электроде. Часто виноваты частицы железа на поверхности, грязный инструмент, перегрев, отсутствие пассивации или коррозия черной стали рядом со стыком. Если ржавчина идет точно по шву, нужно проверить марку электрода, марку стали, режим сварки и среду эксплуатации. Если ржавеет зона рядом со швом, вероятны перегрев, загрязнение или плохая обработка после сварки.

Когда 308/309/316 не подходят

Электроды 308L, 309L и 316L закрывают много задач, но не все виды нержавейки. Для специальных сталей нужен отдельный подбор, иначе шов может треснуть, потерять стойкость или быстро разрушиться.

Для дуплексных сталей нужны материалы под дуплексную нержавейку. Для жаростойких и жаропрочных деталей могут понадобиться 308H, 309H, 310, 347H или другие электроды. Для стабилизированных сталей 321 и 347 в ответственных условиях часто подбирают стабилизированный присадочный материал. Для мартенситных сталей 410, 420 и близких марок могут требоваться подогрев, специальный электрод и термообработка.

Нужно быть осторожным и с тонкой нержавейкой. Лист толщиной около 0,8–1,5 мм ручной дуговой сваркой варить сложно: легко прожечь металл, получить грубый валик и сильное коробление. Для тонкого листа, санитарных труб, декоративных швов и пищевых трубопроводов часто лучше подходит аргонодуговая сварка неплавящимся электродом или полуавтомат с подходящей проволокой и защитным газом.

Также 308/309/316 не решают проблему плохой конструкции стыка. Если вода стоит в щели, если черная сталь не защищена, если шов не очищен после сварки, даже правильно выбранный электрод не спасет изделие от коррозии. Поэтому подбор электрода — только одна часть технологии.

Примеры выбора электрода в реальных задачах

Для перил из трубы 304 внутри помещения выбирают 308L диаметром 2,5 или 3,2 мм. Такой электрод подходит по составу и не требует лишних затрат на молибден. После сварки шов зачищают отдельным инструментом по нержавейке. Если изделие декоративное, дополнительно выполняют шлифовку и полировку.

Для бака из 316L лучше выбрать 316L. Если бак контактирует с водой, моющими средствами или солевыми растворами, шов должен сохранять стойкость на уровне основного металла. После сварки важно удалить цвета побежалости и восстановить пассивный слой. Если бак относится к пищевому или химическому оборудованию, выбор электрода должен соответствовать технологии.

Для приварки нержавеющего листа 304 к раме из профильной трубы выбирают 309L. Он лучше подходит для перехода между нержавейкой и углеродистой сталью. Черную раму после сварки нужно защитить от коррозии. Если этого не сделать, ржавчина пойдет по обычной стали, даже если сам шов выполнен правильно.

Для ремонта неизвестной нержавейки сначала определяют марку металла. Если это 304, обычно подходит 308L. Если это 316, нужен 316L. Если деталь соединяется с черной сталью, чаще рассматривают 309L. Если деталь работает при нагреве, в химии или под давлением, без проверки состава и технологии сварки работать нельзя.

Чек-лист перед покупкой электродов

Перед покупкой нужно ответить на несколько вопросов. Это помогает выбрать не просто «нержавеющий электрод», а электрод под конкретную задачу.

Проверьте:

• какая марка основного металла: 304, 316, 321, 430, 201 или другая;
• с чем варится деталь: с такой же нержавейкой, другой нержавейкой или черной сталью;
• где будет работать изделие: сухое помещение, улица, вода, соль, бассейн, химия, нагрев;
• какая толщина металла и нужен ли зазор или разделка кромок;
• подходит ли ручная дуговая сварка или лучше аргон/полуавтомат;
• какой диаметр электрода нужен под толщину детали;
• какой ток и полярность указаны на упаковке;
• сухие ли электроды и нужна ли прокалка;
• есть ли отдельная щетка и круги по нержавейке;
• нужна ли после сварки пассивация или травление.

Если нет данных о марке стали, покупка дорогих электродов не решает проблему. Сначала нужно понять, что именно варится. Если нет данных о среде эксплуатации, тоже легко ошибиться: шов для сухого помещения и шов для солевой воды — это разные требования.

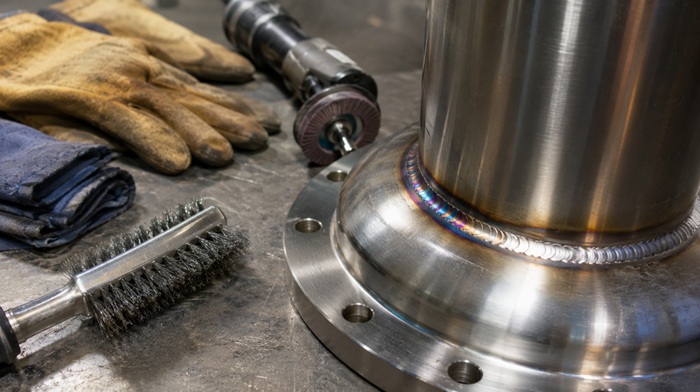

После сварки нержавейку очищают от шлака, загрязнений и цветов побежалости, чтобы сохранить коррозионную стойкость.

Ответы на частые вопросы

Можно ли варить нержавейку обычными электродами?

Обычными электродами по черной стали нержавейку варить не стоит. Такой шов не будет нержавеющим, может быстро заржаветь и потерять стойкость.

Иногда в быту обычным электродом пытаются сделать временную прихватку, но это плохое решение для нормального изделия. Черный металл в шве нарушает коррозионную стойкость. После такой сварки зона соединения может ржаветь быстрее, чем основной металл. Для нержавейки нужно использовать подходящие нержавеющие электроды.

Чем отличается 308L от 309L?

308L применяют в основном для нержавейки 304/304L с похожей нержавейкой. 309L применяют для разнородных соединений, особенно когда нержавейку приваривают к углеродистой или низколегированной стали.

Разница связана с запасом легирующих элементов. У 309L больше хрома и никеля, поэтому он лучше переносит разбавление шва черной сталью. Если приварить нержавейку к обычной стали электродом 308L, шов может получиться менее стойким. Поэтому для переходных соединений чаще выбирают 309L.

Можно ли варить 316 электродом 308L?

Технически шов может получиться, но для нормальной коррозионной стойкости это часто неправильный выбор. Для стали 316 и 316L лучше использовать 316L.

Проблема в том, что 316 содержит молибден, а 308L не обеспечивает такой же уровень стойкости к точечной коррозии. В сухом помещении разница может долго не проявляться. В воде, соли, бассейне, химии или при частой мойке шов 308L может начать корродировать раньше.

Каким электродом варить нержавейку к черному металлу?

Для соединения нержавейки с черным металлом чаще выбирают 309L. Для более агрессивной среды или соединений с 316 иногда рассматривают 309MoL или материал по технологии.

309L работает как переходный электрод между разными металлами. Он помогает компенсировать разбавление шва углеродистой сталью и снижает риск проблем в металле шва. Но черную сталь рядом со швом все равно нужно защищать от коррозии.

Почему шов на нержавейке ржавеет?

Шов ржавеет из-за неправильного электрода, загрязнения железом, перегрева, влажных электродов, плохой очистки или отсутствия пассивации. Иногда ржавеет не шов, а черная сталь рядом с ним.

Сначала нужно понять, где именно появилась ржавчина. Если рыжие точки разбросаны по поверхности, вероятно, использовали грязную щетку или круг после черной стали. Если ржавчина идет по зоне побежалости, возможно, металл перегрели и не обработали после сварки. Если ржавеет стык с рамой, причина может быть в незащищенной углеродистой стали.

Можно ли варить нержавейку инвертором?

Да, нержавейку можно варить инвертором ручной дуговой сваркой, если аппарат держит нужный ток и подходит под выбранные электроды. Чаще используют постоянный ток обратной полярности.

Для начинающего сварщика удобнее электроды с маркировкой -16, если производитель допускает нужный режим. Нужно варить короткой дугой, не перегревать металл и делать пробный шов на обрезке. На тонком листе инвертор не всегда спасает от прожогов, поэтому иногда лучше выбрать аргонодуговую сварку.

Итоговый алгоритм выбора

Выбор электрода для нержавейки сводится к трем вопросам: какая марка стали, с чем она соединяется и в какой среде будет работать изделие. Если ответить на них до сварки, риск ржавчины, трещин и переделки резко снижается.

Рабочий алгоритм:

1. Определите марку нержавейки по документам, маркировке или анализу состава.
2. Если варится 304/304L с похожей нержавейкой, выбирайте 308L.
3. Если варится 316/316L с похожей нержавейкой, выбирайте 316L.
4. Если нержавейка приваривается к черной стали, выбирайте 309L.
5. Если среда влажная, солевая, химическая или пищевая, проверяйте требования к 316L, 309MoL, пассивации и контролю шва.
6. Если сталь 321, 347, 430, 201, дуплексная или мартенситная, не применяйте 308/309/316 без проверки.
7. Диаметр и ток берите с упаковки электрода, начиная с нижней части диапазона.
8. Храните электроды сухими, чистите металл отдельным инструментом и удаляйте шлак после каждого прохода.
9. После сварки очищайте зону шва, удаляйте цвета побежалости и восстанавливайте пассивный слой, если это требуется условиями работы.
10. Для ответственных конструкций используйте технологическую карту сварки, а не подбор «на глаз».

Для большинства распространенных задач правило остается таким: 308L — для 304, 316L — для 316, 309L — для перехода на черную сталь. Но это правило работает только тогда, когда известна марка металла и понятны условия эксплуатации. Хороший шов на нержавейке — это не только правильный электрод, но и чистая подготовка, аккуратный режим, короткая дуга и обязательная обработка после сварки.
