При ремонте трещин в чугунных корпусах недостаточно выбрать «электрод по чугуну» и температуру предварительного нагрева. Результат зависит от вида чугуна, формы графита и структуры металлической матрицы, размеров и жесткости отливки, характера дефекта, присадочного материала, тепловложения, температуры между проходами и последующего охлаждения.
Для чугуна применяют две принципиально разные стратегии: сварку с общим предварительным нагревом и замедленным охлаждением либо ремонт без высокого общего прогрева, при котором тепловложение ограничивают короткими валиками и паузами. ISO 1071:2015 и идентичный ему ГОСТ Р ИСО 1071-2024 разделяют подходы с металлом шва, сходным с основным чугуном, и с разнородным металлом шва. Для квалификации процедуры производственной и ремонтной сварки нелегированных и низколегированных чугунов в России с 1 мая 2026 года действует ГОСТ Р ИСО 15614-3-2026, идентичный ISO 15614-3:2008.
Материал относится прежде всего к серому чугуну с пластинчатым графитом, высокопрочному чугуну с шаровидным графитом, ковкому чугуну и чугуну с компактным — вермикулярным — графитом. Для аустенитных, аусферритных и специальных износостойких чугунов режим требуется назначать отдельно. Температуры и присадки для чугуна нельзя переносить на литую сталь или алюминиевые литейные сплавы.
Почему чугунный корпус трескается при сварке
Чугун чувствителен к сочетанию локального температурного градиента, усадки наплавленного металла и ограниченной способности отливки пластически перераспределять возникающие напряжения. Если узкая зона разогрета до сварочных температур, а массивная часть корпуса остается холодной, расширение и последующая усадка концентрируются около сварного соединения.
Для серого чугуна характерен пластинчатый графит. При быстром сварочном термическом цикле в зоне термического влияния может возникать твердая отбеленная область с цементитно-ледебуритной составляющей, а в преобразованной металлической матрице — мартенсит. Такие структуры ухудшают обрабатываемость и повышают склонность участка к хрупкому разрушению. ISO/TR 10809-2 посвящен именно металлургическим особенностям и возможностям сварки чугуна, а TWI для серого чугуна рекомендует уменьшать разбавление, работать минимально достаточным током и применять короткие прямолинейные валики.
Опасен не только сам шов, но и зона термического влияния (ЗТВ) — участок основного металла, который не расплавился, однако изменил структуру под действием температуры. Поэтому новая трещина способна появиться рядом с линией сплавления даже тогда, когда никелевый наплавленный металл внешне остается целым.
Жесткость отливки имеет не меньшее значение. Ребра, фланцы, массивные приливы, подшипниковые гнезда, переходы толщины и жесткая фиксация ограничивают температурное расширение и сокращение. Поэтому две отливки одинаковой толщины могут требовать разных последовательностей сварки и разных температурных стратегий.
Что определить до сварочного ремонта чугунного литья
До ремонта устанавливают вид чугуна, структуру матрицы, реальные границы трещины, состояние отливки и допустимость восстановления без потери геометрии и эксплуатационных свойств.
Как определить вид чугуна
Для ответственного корпуса предпочтительны данные изготовителя, маркировка, чертежи, технические условия и ремонтная документация. При отсутствии достоверной информации применяют лабораторные методы.
Химический анализ сам по себе не показывает форму графита и не дает полной информации о металлической матрице. Для различения пластинчатого, шаровидного и компактного графита и оценки ферритной, перлитной либо другой структуры используют металлографический анализ. ISO 945-1:2019 устанавливает метод визуальной классификации графита, а ISO/TR 945-3:2016 содержит обозначения и эталонные микроструктуры матриц различных чугунов.
Искровая проба, характер стружки или вид излома могут использоваться как ориентировочные признаки, но для ответственного ремонта не заменяют достоверную идентификацию материала.
Это принципиально важно и для назначения температуры. Например, TWI для ручной дуговой сварки серого чугуна приводит разные ориентиры для ферритной и перлитной матрицы, а для высокопрочного чугуна с шаровидным графитом — другие диапазоны, зависящие от структуры и жесткости детали.
Как найти реальные границы трещины
Видимый конец трещины не обязательно совпадает с ее фактической границей. До разделки определяют протяженность дефекта подходящим методом неразрушающего контроля, а после удаления поврежденного металла подтверждают, что трещина полностью устранена.
Для дефектов, открытых на поверхность, может применяться капиллярный контроль. Для ферромагнитного чугуна — магнитопорошковый контроль. Общие стандарты метода сами по себе не всегда определяют допустимость конкретной несплошности: критерий приемки должен следовать из документации на изделие либо применимого продуктового стандарта. Для стальных и чугунных отливок существует, в частности, ISO 4986:2020 по магнитопорошковому контролю.
Схема прогрева и охлаждения чугуна при сварке
Температурная схема должна охватывать весь ремонтный цикл, а не только момент перед первым поджигом дуги:
- идентификация материала и оценка ремонтопригодности;
- определение протяженности дефекта;
- удаление трещины до здорового металла;
- выбор процесса, присадки и стратегии — с общим прогревом либо ограниченным тепловложением;
- предварительный нагрев, если он требуется;
- контроль температуры непосредственно перед сваркой;
- сварка короткими либо заданными технологией участками;
- контроль температуры между проходами;
- управляемое охлаждение без температурного удара;
- НК, размерный и функциональный контроль после полного охлаждения.
Для ответственного ремонта ток, полярность, диаметр электрода, температурный диапазон, последовательность наложения валиков, способ подготовки кромок, требования к охлаждению и контролю фиксируют в процедуре сварки. ГОСТ Р ИСО 15614-3-2026 устанавливает порядок квалификации предварительных технических требований к процедуре сварки — pWPS — для сварки плавлением нелегированных и низколегированных чугунов.

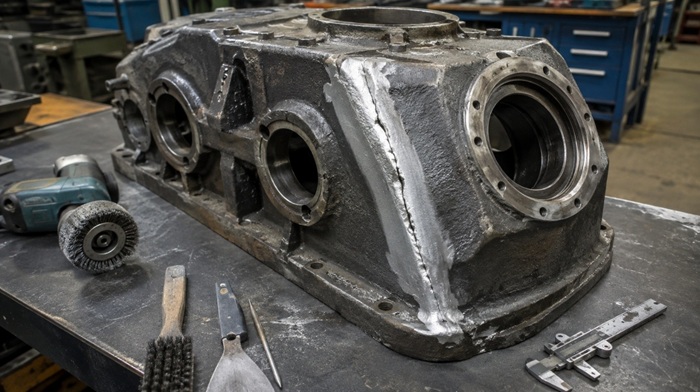

Подготовка трещины чугунного корпуса перед сварочным ремонтом
Сварка с общим предварительным прогревом
При горячей схеме значительную часть отливки или всю доступную деталь постепенно выводят на установленную температуру. Цель — не просто нагреть место ремонта, а уменьшить разность температур между зоной сварки и массивом корпуса и тем самым снизить термические напряжения.
Интенсивный нагрев только узкой полосы вдоль трещины может создать новый температурный градиент. Для сложных корпусов предпочтителен равномерный нагрев по объему, насколько это технически возможно.
TWI для ручной дуговой сварки серого чугуна приводит ориентировочный предварительный нагрев около 300 °C для ферритной и 330 °C для перлитной матрицы. Такой режим рекомендуется прежде всего для сложных и толстых деталей и случаев, когда существенна последующая механическая обработка. При этом тонкие сечения серого чугуна до примерно 6 мм в описанной TWI технологии могут свариваться при комнатной температуре.
ISO 1071 показывает другой температурный уровень для другой металлургической схемы: при использовании присадочного материала, формирующего металл шва, сходный с основным чугуном, указан типичный диапазон высокого предварительного нагрева 550–650 °C. При разнородном металле шва возможен низкий предварительный нагрев либо его отсутствие. Поэтому 300, 330 и 550–650 °C нельзя рассматривать как взаимозаменяемые настройки одного процесса.
Сварка без высокого общего прогрева
При низкотепловложенной стратегии корпус не выводят на температуру горячей сварки. Тепло вводят малыми порциями, используют короткие проходы и дают участку охлаждаться между ними.
Lincoln Electric приводит для такой технологии участки примерно по 1 дюйму, около 25 мм, рекомендует проковку и паузы между проходами и запрещает ускорять охлаждение водой или сжатым воздухом. Это практическая рекомендация производителя для описанной технологии, а не универсальное нормативное ограничение длины каждого валика.
Основная ошибка при такой схеме — последовательное накопление тепла. Если короткие валики накладывать без достаточных пауз, температура корпуса постепенно возрастает и выбранный режим фактически перестает быть низкотепловложенным.
Температура прогрева чугуна перед сваркой
Единой температуры предварительного прогрева для любого чугуна не существует. На нее влияют форма графита, структура матрицы, толщина, конфигурация и жесткость детали, сварочный материал, процесс сварки и допустимая скорость охлаждения.
| Технологический сценарий | Температурный подход | Что важно учитывать |
|---|
| Серый чугун, MMA/SMAW по рекомендации TWI |
Около 300 °C для ферритной и 330 °C для перлитной матрицы |
Контекст конкретной технологии; особенно актуально для сложных и толстых деталей и при требованиях к обрабатываемости |
| Присадка, формирующая металл шва, сходный с основным чугуном |
ISO 1071 приводит типичный диапазон 550–650 °C |
Высокотемпературная технология; значения нельзя переносить на разнородные никелевые присадки |
| Разнородный металл шва |
Возможен небольшой прогрев либо работа без него |
Требуются подходящая присадка и ограничение тепловложения |
| Ремонт без высокого общего прогрева |
Корпус не выводят на режим горячей сварки |
Короткие валики, паузы, контроль накопления тепла |
Данные TWI и ISO подтверждают, что вопрос «до скольких градусов греть чугун» без указания материала и технологии поставлен некорректно.
Для высокопрочного чугуна с шаровидным графитом TWI приводит отдельные ориентиры: порядка 100–200 °C для более толстых и сложных ферритных отливок, не менее 250 °C для некоторых перлитных, нормализованных или упрочненных состояний и до 320–330 °C при высоких сварочных напряжениях. Эти значения также относятся к определенной технологии MMA/SMAW и не являются универсальной температурной картой.
Lincoln Electric в своей практической рекомендации приводит широкий диапазон предварительного нагрева 500–1200 °F, приблизительно 260–650 °C, одновременно указывая на необходимость медленного и равномерного нагрева всей отливки, если это возможно. Такой широкий диапазон еще раз показывает зависимость температуры от конкретного метода ремонта.
Что такое межслойная температура и зачем ее контролировать
Межслойная температура — температура ремонтируемого участка непосредственно перед нанесением следующего прохода. Она позволяет контролировать накопление или потерю тепла в течение всей сварки.
Для горячего ремонта важно не допустить падения температуры ниже установленного технологией минимума. Для ремонта с низким тепловложением задача обратная: следующий валик не должен наноситься, пока участок остается слишком горячим.
ISO 13916:2025 устанавливает требования к измерению температуры предварительного нагрева, температуры между проходами и температуры поддерживающего подогрева при сварке плавлением. Стандарт не распространяется на измерение температуры послесварочной термообработки.
Для ответственного ремонта недостаточно измерить поверхность сразу после воздействия горелки. Если технология требует прогрева сечения, необходимо убедиться, что достигнуто требуемое температурное состояние детали. На практике для контроля могут применяться контактные средства измерения и термопары в соответствии с принятой процедурой.
Как подготовить трещину и корпус к ремонту
Перед сваркой удаляют краску, окалину, коррозию, масло и другие загрязнения. Для старых корпусов это особенно важно: масла и технологические жидкости способны проникать в поверхностные дефекты и пористые загрязненные зоны отливки.
Подготовительная последовательность включает:
- очистку и обезжиривание;
- НК для определения протяженности трещины;
- механическое удаление дефекта и подготовку разделки;
- повторный контроль подготовленной зоны;
- оценку расположения ребер, фланцев и жестких переходов;
- измерение критических посадок и сопрягаемых плоскостей;
- подготовку оборудования для нагрева и контроля температуры.
Заваривать только видимую раскрытую часть трещины без подтверждения ее полного удаления не следует: оставшийся дефект способен продолжить распространение после охлаждения или под рабочей нагрузкой.
Если корпус содержит подшипниковые посадки, резьбы, расточки, уплотнительные поверхности или сопрягаемые плоскости, их положение и размеры желательно зафиксировать до ремонта и проверить повторно после полного охлаждения.
Какие присадочные материалы применяют для чугуна
ГОСТ Р ИСО 1071-2024, идентичный ISO 1071:2015, классифицирует покрытые электроды, проволоки, стержни и порошковые электродные проволоки для сварки плавлением чугуна. AWS A5.15:1990 (S2023) устанавливает требования к электродам и пруткам для сварки чугуна.
| Группа присадки | Типичное применение | Особенности ремонта |
|---|
| Никелевая, включая классы типа ENi-CI |
Серый чугун, особенно при требованиях к механической обработке |
Разнородный металл шва; режим выбирают с ограничением разбавления и тепловложения |
| Никель-железная, включая ENiFe-CI |
Серый и высокопрочный чугун, массивные корпусные детали, отдельные соединения чугуна со сталью |
Более прочный наплавленный металл; конкретные параметры зависят от класса материала и изделия |
| Чугунная присадка сходного состава |
Получение металла шва, близкого к основному чугуну |
Обычно связана с высоким контролируемым предварительным нагревом |
| Материалы для пайкосварки |
Ремонт, при котором стремятся ограничить расплавление основного чугуна |
Другая технология; ее температурный режим нельзя переносить на сварку плавлением |
Марка присадки сама по себе не задает готовый режим ремонта. Ток, полярность, диаметр электрода, предварительный нагрев, температура между проходами, длина валика и порядок сварки должны соответствовать конкретной процедуре и техническим данным применяемого сварочного материала.

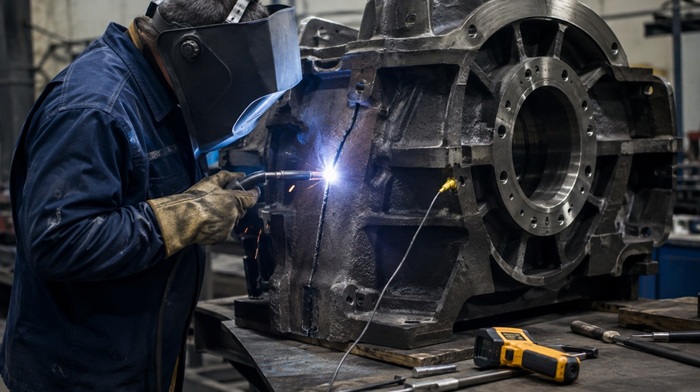

Сварка чугунного корпуса с контролем температуры и тепловложения
Как сваривать длинную трещину чугунного корпуса
Длинную трещину в жесткой отливке нежелательно закрывать одним непрерывным валиком. Чем больше одновременно нагреваемая и затем сокращающаяся длина шва, тем труднее контролировать деформацию и остаточные напряжения.
После полного удаления дефекта ремонтную зону делят на участки и задают последовательность их заполнения. В зависимости от геометрии применяют короткие прямолинейные валики и переходят между удаленными участками, чтобы не концентрировать тепло в одной точке.
TWI для ручной дуговой сварки серого чугуна рекомендует короткие валики, минимально достаточный ток, уменьшение разбавления и легкую проковку после проходов. Lincoln Electric для ряда ремонтов также приводит участки порядка 25 мм и указывает, что проковка может уменьшать влияние остаточных напряжений.
Проковку нельзя считать обязательным правилом для любой присадки и любого корпуса. Ее необходимость и интенсивность должны соответствовать конкретной процедуре сварки.
Как правильно охлаждать чугунный корпус после сварки
После горячего ремонта отливку охлаждают постепенно и по возможности равномерно. Быстрый отвод тепла увеличивает температурные перепады в период усадки металла и повышает риск трещин.
Lincoln Electric рекомендует замедлять охлаждение прогретой отливки теплоизоляционным покрытием либо сухим песком; при ремонте без высокого прогрева производитель отдельно запрещает ускорять охлаждение водой и сжатым воздухом.
Медленное охлаждение не следует автоматически называть послесварочной термообработкой. Термообработка предполагает установленный температурно-временной цикл с заданными нагревом, выдержкой и охлаждением. Теплоизоляционное укрытие главным образом ограничивает теплоотдачу и уменьшает температурный градиент.
Универсального значения «сколько часов должен остывать чугунный корпус» нет. Время определяется массой, конфигурацией, распределением толщин, начальной температурой и принятой процедурой ремонта.
Почему новая трещина появляется рядом со сварным швом
Трещина рядом со швом возникает, когда сварной металл переносит усадочные напряжения, а менее пластичный основной чугун или структурно измененная ЗТВ — нет. Поэтому внешний вид наплавленного металла сам по себе не подтверждает качество ремонта.
Риск увеличивают:
- чрезмерное тепловложение;
- резкий температурный градиент;
- жесткое закрепление отливки;
- большой объем непрерывно наплавленного металла;
- быстрое охлаждение;
- образование твердой отбеленной или мартенситной структуры;
- неполное удаление исходной трещины.
При повторном разрушении необходимо проверять не только технологию сварки, но и эксплуатационную причину: перекос узла, неправильную сборку, вибрацию, перегрузку, температурные деформации или повреждение сопряженных деталей. Повторное заполнение трещины без устранения причины не гарантирует долговечности корпуса.
Как контролировать качество ремонта до, во время и после сварки
Контроль рационально строить по схеме до сварки → после разделки → во время сварки → после полного охлаждения.
До сварки определяют положение и протяженность трещины. После разделки подтверждают ее полное удаление. Во время сварки контролируют предусмотренные процедурой температуры и последовательность проходов. После охлаждения проверяют сварной шов, прилегающий основной металл и геометрию корпуса.
Для НК могут применяться визуальный, капиллярный и магнитопорошковый методы в зависимости от материала и требований документации. ISO 4986:2020 специально относится к магнитопорошковому контролю стальных и чугунных отливок. Требования к квалификации и сертификации персонала промышленного НК устанавливает ISO 9712:2021.
После ремонта, с учетом назначения корпуса:
- выполняют визуальный контроль шва и прилегающей зоны;
- проводят предусмотренный НК после полного охлаждения;
- проверяют плоскости, посадки, расточки и критические размеры;
- при необходимости выполняют испытание герметичности;
- проводят иной функциональный контроль, предусмотренный документацией изделия.
Метод контроля и критерий приемки — не одно и то же. Общий стандарт НК описывает способ обнаружения дефектов, тогда как допустимость найденной несплошности должна определяться требованиями конкретного изделия, ремонтной документацией или применимым продуктовым стандартом.

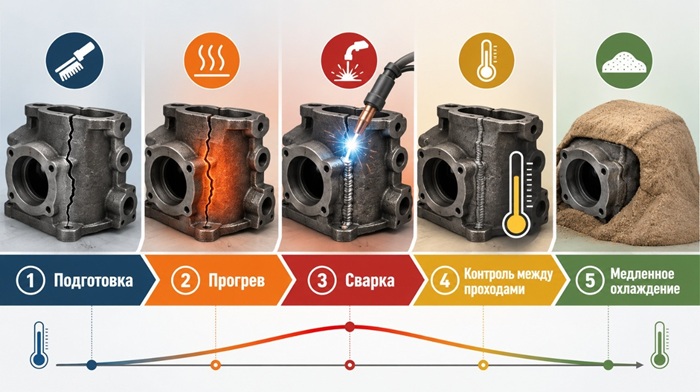

Основные этапы температурного цикла при сварочном ремонте чугунного корпуса.
Что фиксируют в технологической карте ремонта
Для ответственного корпуса режим не должен существовать только в виде устной инструкции «греть до такой-то температуры и варить короткими швами». В карте ремонта или принятой процедуре целесообразно фиксировать:
- идентификацию материала и состояние отливки;
- положение, размеры и характер дефекта;
- метод НК до и после разделки;
- форму и размеры подготовленной разделки;
- процесс сварки и сварочный материал;
- диаметр электрода, ток и полярность;
- температуру предварительного нагрева;
- допустимую температуру между проходами;
- последовательность и длину валиков;
- требования к проковке, если она предусмотрена;
- способ поддержания температуры;
- порядок и способ охлаждения;
- НК после сварки;
- результаты размерного и функционального контроля.
Для производственной и ремонтной сварки нелегированных и низколегированных чугунов требования к квалификации процедуры рассматривает ГОСТ Р ИСО 15614-3-2026. AWS D11.2/D11.2M:2025 дополнительно охватывает металлургию чугунов, процессы сварки, оценку свариваемости, квалификацию сварочных процедур и сварщиков, а также вопросы контроля качества.
Когда сварочный ремонт корпуса лучше не выполнять
Возможность сварочного восстановления необходимо пересмотреть, если:
- материал отливки не удается достоверно идентифицировать;
- имеется сеть или несколько развивающихся трещин;
- сильно уменьшено рабочее сечение;
- присутствует значительная коррозия;
- нарушена геометрия критических посадок;
- невозможно обеспечить требуемый прогрев или охлаждение;
- трещина проходит через особо ответственную нагруженную область;
- требования изготовителя или отраслевой документации ограничивают такой ремонт.
Особой оценки требуют корпуса, отказ которых способен повлиять на безопасность оборудования. Для них общая технологическая рекомендация не заменяет конструкторскую документацию, требования изготовителя, квалифицированную процедуру и предусмотренный контроль.
В зависимости от характера дефекта альтернативой сварке могут быть пайкосварка, механические технологии восстановления либо замена детали. Решение принимают с учетом материала, нагрузки, герметичности, геометрии и возможности восстановить требуемые эксплуатационные свойства.

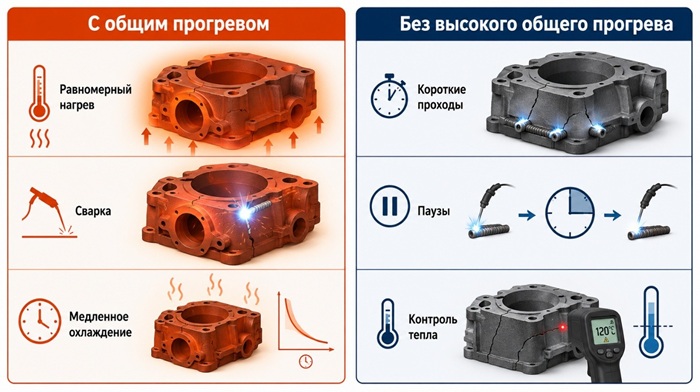

Две основные стратегии сварочного ремонта чугуна — с общим прогревом и с ограниченным тепловложением
Нормативные документы и технические источники
Для профессиональной разработки технологии ремонта документы полезно разделять по назначению:
- ГОСТ Р ИСО 1071-2024 / ISO 1071:2015 — классификация сварочных материалов для сварки плавлением чугуна; российский стандарт идентичен ISO 1071:2015.
- ГОСТ Р ИСО 15614-3-2026 / ISO 15614-3:2008 — квалификация процедуры сварки плавлением нелегированных и низколегированных чугунов; ГОСТ Р действует с 1 мая 2026 года.
- AWS D11.2/D11.2M:2025 — актуальное руководство AWS по сварке чугунных отливок, включая металлургию, процессы, свариваемость, квалификацию и контроль качества.
- AWS A5.15:1990 (S2023) — спецификация электродов и прутков для сварки чугуна.
- ISO/TR 10809-2:2011 — технический отчет по сварке чугуна, объясняющий возможности, ограничения и металлургические причины выбора технологии.
- ISO 13916:2025 — измерение температуры предварительного нагрева, межслойной температуры и температуры поддерживающего подогрева.
- ISO 945-1:2019 и ISO/TR 945-3:2016 — классификация формы графита и описание структур металлической матрицы чугуна.
- ISO 4986:2020 — магнитопорошковый контроль стальных и чугунных отливок; ISO 9712:2021 — квалификация и сертификация персонала НК.
Практические рекомендации TWI и Lincoln Electric полезны для выбора конкретных технологических приемов, но температуры, длины валиков и способы охлаждения из таких руководств следует применять только в соответствующем контексте. Они не заменяют квалифицированную процедуру сварки для ответственного изделия.
Сначала определяют тип чугуна, структуру и характер повреждения; затем выбирают присадочный материал и стратегию тепловложения; после этого контролируют предварительный нагрев, температуру между проходами, последовательность сварки и охлаждение.
Отдельная цифра температуры без указания материала, присадки и процедуры не является полноценным режимом сварочного ремонта.
