Сварка чугуна требует не силы дуги, а контроля тепла, правильной подготовки и подходящего электрода. Главная задача — не просто заполнить трещину металлом, а не допустить новых трещин после остывания.
Чугун отличается от стали высоким содержанием углерода, низкой пластичностью и чувствительностью к резкому нагреву. Поэтому ремонт корпуса насоса, блока двигателя, выпускного коллектора, редуктора, станины, шкива или чугунной крышки нельзя начинать сразу с дуги. Сначала нужно понять тип чугуна, характер трещины, толщину стенки, нагрузку на деталь и возможность прогрева.
В статье речь идет о сварке чугуна электродом, а не о бытовой «холодной сварке» в виде эпоксидного состава. Под холодной сваркой здесь понимается ручная дуговая сварка с минимальным тепловложением, короткими валиками, проковкой и паузами на охлаждение.
Что важно знать о чугуне перед сваркой
Чугун сваривается сложнее стали, потому что он хрупкий, плохо переносит растяжение и легко дает твердую зону рядом со швом. Чем резче нагрев и охлаждение, тем выше риск трещины.
В быту все чугунные детали часто называют одинаково, но для сварщика это разные материалы. Серый чугун с пластинчатым графитом встречается чаще всего: из него делают корпуса, крышки, станины, фланцы, шкивы, кронштейны, насосные и редукторные детали. Высокопрочный чугун с шаровидным графитом прочнее, но тоже требует осторожного нагрева. Ковкий чугун применяют в деталях, где нужна лучшая вязкость. Белый чугун обычно плохо сваривается обычными ремонтными методами, потому что содержит твердые карбидные структуры и плохо обрабатывается.
Как определить тип чугуна перед ремонтом
Тип чугуна можно приблизительно определить по излому, сверлению, искре и назначению детали. Если металл имеет серый зернистый излом и нормально сверлится, чаще всего это серый чугун.
Серый чугун дает короткую красноватую искру и обычно не сопротивляется сверлу так сильно, как закаленная сталь. Белый чугун часто имеет светлый блестящий излом, плохо сверлится и может крошиться. Высокопрочный чугун визуально определить сложнее, поэтому важно учитывать назначение детали: ступицы, ответственные корпуса, кронштейны и силовые элементы нередко делают именно из него. Если деталь дорогая, нагруженная или работает под давлением, лучше сделать пробную наплавку на ненужном участке или обратиться в мастерскую, где есть опыт ремонта чугунных отливок.
Почему чугун трескается при сварке
Чугун трескается из-за внутренних напряжений, резкого охлаждения и образования хрупкой зоны около шва. Проблему усиливают масло, нагар, ржавчина, графитовая пыль и старая краска.
Во время сварки зона у дуги расширяется, а холодная масса детали мешает ей свободно двигаться. После остывания металл шва сжимается, но чугун почти не тянется, поэтому напряжение уходит в трещину. Если в разделке осталось масло, оно выгорает, шов кипит и появляются поры. Если взять неподходящий стальной электрод, шов может получиться твердым, плохо обрабатываемым и склонным к растрескиванию.
Никель в электродах по чугуну нужен не «для красоты», а для более пластичного металла шва. Никелевые и никель-железные электроды применяют для серого, ковкого и высокопрочного чугуна, а также для ремонта корпусов насосов, фланцев, шкивов и тяжелых машинных деталей; производители отдельно указывают их пригодность для ремонта чугуна и соединения чугуна со сталью.
Подготовленная трещина на чугунной детали перед сваркой никелевым электродом.
Холодная и горячая сварка чугуна: что выбрать
Холодную сварку выбирают для локального ремонта, когда деталь нельзя прогревать целиком. Горячую сварку выбирают для массивных и ответственных деталей, где резкий перепад температур почти наверняка вызовет новую трещину.
Оба метода рабочие, но применяются в разных ситуациях. Холодный способ лучше подходит для небольших трещин, сколов, крышек, кронштейнов и тонких стенок. Горячий способ нужен для крупных корпусов, станин, редукторов, насосных деталей, фланцев и других массивных отливок. При горячем ремонте желательно греть всю деталь или большую зону вокруг дефекта, потому что локальный нагрев только трещины может усилить напряжения. Lincoln Electric указывает, что предварительный прогрев чугуна замедляет охлаждение шва и зоны вокруг него, а прогрев всей детали предпочтительнее локального нагрева.
| Критерий | Холодная сварка чугуна | Горячая сварка чугуна |
|---|---|---|
| Главная цель | Минимум тепла в детали | Равномерный нагрев и медленное охлаждение |
| Где применять | Небольшие трещины, сколы, тонкие стенки | Массивные корпуса, станины, фланцы, редукторы |
| Типичный электрод | Ni-99, Ni-55, специальные электроды по чугуну | Ni-55, никель-железные, иногда специальные прутки |
| Основной риск | Перегрев из-за длинного шва | Неправильный или неравномерный прогрев |
| Сложность | Средняя | Высокая |
| Когда не подходит | Длинные трещины в нагруженной детали | Когда нельзя безопасно прогреть всю деталь |
Холодная сварка чугуна
Холодная сварка — это работа короткими участками с постоянным контролем температуры. Деталь не должна перегреваться, а каждый валик нужно делать коротким и аккуратным.
При холодном методе не ведут длинный непрерывный шов. Обычно наплавляют участок около 20–50 мм, снимают шлак, слегка проковывают валик и дают детали остыть. Для ряда электродов по чугуну Magmaweld указывает короткие валики около 30–50 мм и легкую проковку до охлаждения, чтобы уменьшить остаточные напряжения.
Этот способ удобен для ремонта ушка крепления, скола края, небольшой трещины на крышке, посадочного места или ненагруженного ребра. Главное — не спешить. Если металл рядом со швом быстро темнеет, краснеет или перегревается, нужно остановиться. При длинной трещине лучше варить не подряд от края до края, а короткими участками в разбежку.
Горячая сварка чугуна
Горячая сварка нужна там, где холодный метод не дает безопасного снятия напряжений. Деталь прогревают, сваривают и затем медленно охлаждают в песке, вермикулите, сухой золе, извести или под термоодеялом.
Для крупной отливки важно греть не маленькое пятно у трещины, а всю деталь или большую зону. Иначе получится опасный перепад: шов горячий, соседний чугун холодный, напряжения растут, трещина идет дальше. Горячий метод требует больше времени, места и опыта, зато лучше подходит для тяжелых корпусов, станин, редукторов, фланцев и деталей с высокой жесткостью.
Температуру прогрева нельзя назначать одной универсальной цифрой. Она зависит от типа чугуна, массы детали, размера трещины, электрода и требований к ремонту. В бытовом и ремонтном формате часто применяют низкий или средний подогрев, а для сложных деталей — более высокий равномерный прогрев с обязательным медленным охлаждением. Окончательный режим нужно брать из паспорта электрода и ремонтной технологии.
Ni-55 vs Ni-99: какие электроды по чугуну выбрать
Ni-99 обычно выбирают, когда нужен мягкий и хорошо обрабатываемый шов. Ni-55 чаще выбирают для более прочного ремонта, толстых стенок, нагруженных деталей и соединения чугуна со сталью.
В продаже встречаются разные обозначения: Ni-99, Ni-55, чистый никель, никель-железо, никель-медь, ENi-CI, ENiFe-CI, ENiCu-B. В классификации AWS A5.15 и EN ISO 1071 чисто никелевые электроды часто относятся к ENi-CI, никель-железные — к ENiFe-CI, никель-медные — к ENiCu-B; такие обозначения производители указывают в карточках электродов по чугуну.
| Задача | Оптимальный электрод | Почему |
|---|---|---|
| Тонкий серый чугун | Ni-99 / ENi-CI | Мягкий шов, хорошая обрабатываемость |
| Шов нужно сверлить или растачивать | Ni-99 | Наплавка обычно легче поддается обработке |
| Толстая нагруженная деталь | Ni-55 / ENiFe-CI | Выше прочность и стойкость к трещинам |
| Чугун нужно соединить со сталью | Ni-55 / ENiFe-CI | Лучше подходит для разнородного соединения |
| Раковина, скол, верхний проход | Ni-99 или Ni-Cu | Хорошая обрабатываемость и аккуратная наплавка |
| Дешевый временный ремонт | Специальный электрод по чугуну | Лучше, чем обычный электрод по стали |
| Белый чугун | Сварка под вопросом | Часто нужна пайка, вставка или замена |
Электроды Ni-99
Электроды Ni-99 выбирают для серого чугуна, тонких и средних стенок, ремонтной наплавки и мест, которые нужно обрабатывать после сварки. Их сильная сторона — мягкий металл шва и хорошая обрабатываемость.
Такие электроды подходят для корпусов, крышек, фланцев, посадочных мест, небольших трещин и восстановления изношенных поверхностей. Чисто никелевые электроды Magmaweld описывает как электроды с никелевой сердцевиной для сварки чугуна; для отдельных типов указаны применение с подогревом или без него, обрабатываемость металла шва, короткие валики и проковка до охлаждения.
Минус Ni-99 — цена и не всегда максимальная прочность. Если деталь толстая, работает на удар, вибрацию или сильное растяжение, часто лучше выбрать Ni-55.
Электроды Ni-55
Электроды Ni-55 выбирают для прочного ремонта, толстых деталей, высокопрочного чугуна и соединения чугуна со сталью. Они дают более прочную наплавку, но могут хуже обрабатываться, чем чистый никель.
Никель-железный электрод ESAB OK NiFe-CI относится к ENiFe-CI и предназначен для обычных марок чугуна, ковкого, высокопрочного и легированного чугуна, а также для соединения чугуна со сталью. Производитель указывает, что такой металл шва прочнее и устойчивее к кристаллизационным трещинам, чем у чисто никелевых типов.
Ni-55 хорошо подходит для корпусов насосов, тяжелых машинных деталей, зубьев шестерен, фланцев, шкивов, кронштейнов и деталей с нагрузкой. Если после ремонта нужна точная расточка, лучше заранее сделать пробный проход и проверить, как наплавка режется инструментом.
Никель-медные и стальные электроды
Никель-медные электроды применяют для отдельных ремонтных задач: заполнения раковин, верхних проходов, восстановления поверхности и случаев, когда важны цвет и обрабатываемость шва. Стальные электроды по чугуну используют только в неответственных случаях.
Никель-медные электроды Magmaweld классифицируются как ENiCu-B и описываются как подходящие для заполнения усадочных раковин, верхних проходов и ремонта с близким цветом наплавки к основному металлу; также указаны короткие валики 30–50 мм и проковка до охлаждения.
Обычный электрод по стали — плохой выбор для ответственной чугунной детали. Он может дать твердую хрупкую зону, плохую обрабатываемость и трещину рядом со швом. Его допустимо рассматривать только как временный или грубый ремонт ненагруженной детали, где отказ не приведет к опасным последствиям.
Подготовка детали перед сваркой
Подготовка важнее красивого шва: грязная трещина даст поры, непровар и повторное раскрытие. Перед сваркой нужно найти конец трещины, раскрыть дефект, удалить масло и подготовить план охлаждения.
Старые чугунные детали часто работают в масле, воде, выхлопных газах, пыли и абразивной среде. Даже после зачистки внутри пор может оставаться масло. При нагреве оно выходит наружу, дуга становится нестабильной, металл кипит, а шов получает поры. Поэтому ремонт начинается с очистки, а не с выбора тока.
Разделка трещины и стоп-отверстия
Трещину нужно раскрыть так, чтобы шов заполнил весь дефект, а не только закрыл поверхность. На концах трещины часто сверлят стоп-отверстия, чтобы остановить ее дальнейший рост.
Сначала нужно найти реальные границы трещины. Она может быть длиннее, чем видно после простой зачистки. Для проверки используют лупу, керосиновую пробу или капиллярный контроль. Затем делают V-образную или U-образную разделку шлифовальным кругом, борфрезой или другим инструментом. Перегревать кромки при разделке нельзя: лишнее тепло еще до сварки создает напряжения.
Очистка от масла, нагара и краски
Масло, краска, ржавчина, графитовая пыль и нагар должны быть удалены из зоны сварки. Если варить по загрязненной поверхности, шов будет пористым и слабым.
Рабочая зона очищается минимум на 15–30 мм от разделки. Деталь обезжиривают, прогревают для выжигания масла, затем снова чистят металлической щеткой или шлифовкой. Электроды должны быть сухими. Если производитель требует прокалки или хранения в сухом месте, нужно соблюдать паспортный режим, а не греть электроды «на глаз».
Перед сваркой проверьте:
- трещина найдена до конца;
- кромки раскрыты и очищены;
- масло, краска, герметик и нагар удалены;
- выбран холодный или горячий метод;
- электрод подходит для чугуна;
- есть молоток для проковки;
- подготовлены песок, вермикулит, зола или термоодеяло для медленного охлаждения;
- понятно, как будет проверяться герметичность или геометрия после ремонта.
Техника сварки чугуна без трещин
Чтобы сварить чугун без трещин, нужно держать короткую дугу, варить небольшими участками, проковывать свежий валик и не охлаждать деталь резко. Для чугуна опасна не только высокая температура, но и резкий перепад температур.
Лучше сделать несколько коротких проходов, чем один длинный. После каждого прохода шов очищают от шлака и слегка проковывают. Проковка не должна разрушать металл: задача — снять часть усадочных напряжений, а не расплющить валик. При длинной трещине участки лучше распределять по длине дефекта, чтобы деталь не тянуло в одну сторону.
Ток, диаметр и полярность
Ток выбирают по паспорту конкретного электрода, толщине детали и положению шва. Для чугуна безопаснее начинать с нижней части рекомендованного диапазона, потому что лишнее тепло повышает риск трещин.
Для тонких стенок часто берут электрод 2,5 мм, для средних — 3,2 мм, для массивных деталей — 4,0 мм. Но это не универсальное правило: у каждой марки свои режимы. Например, для OK NiFe-CI ESAB указывает переменный ток или постоянный ток обратной полярности, а также классификацию ENiFe-CI; значит, режим нужно сверять именно с упаковкой или паспортом электрода.
Признаки слишком большого тока: кромки сильно перегреваются, ванна становится слишком жидкой, шов кипит, зона вокруг быстро темнеет или краснеет. Признаки слишком малого тока: электрод липнет, металл ложится комками, нет нормального сплавления с кромками. При сомнении лучше сделать пробный валик на ненужной части детали.
Проковка, паузы и медленное охлаждение
Проковка и паузы уменьшают внутренние напряжения. После сварки деталь нужно охлаждать медленно, без воды, снега, сжатого воздуха и сквозняка.
Практический порядок работы простой: короткий валик, легкая проковка, очистка шлака, пауза, следующий короткий валик. Если деталь варится холодным методом, не допускайте сильного накопления тепла. Если используется горячий метод, наоборот, поддерживайте равномерный прогрев и не давайте детали резко остывать до окончания ремонта.
После завершения шва деталь укрывают сухим песком, золой, вермикулитом или термоодеялом. Нельзя сразу ставить деталь на холодный бетон, обдувать воздухом или поливать водой. Резкое охлаждение может треснуть даже хорошо сваренный шов.
Сварка чугуна инвертором
Чугун можно варить инвертором, если аппарат стабильно держит дугу на малом токе и позволяет использовать нужную полярность. Главные условия — специальные электроды по чугуну, короткие проходы и правильное охлаждение.
Инвертор удобен для ремонта в гараже, мастерской и на выезде. Он легче трансформатора, хорошо поджигает дугу и позволяет точнее выставить ток. Но сам аппарат не решает проблему чугуна. Если взять неподходящий электрод, не очистить трещину и вести длинный шов без пауз, результат будет плохим даже на хорошем инверторе.
Для работы инвертором выбирайте электроды Ni-99 или Ni-55 под нужную задачу, проверьте рекомендуемую полярность, выставьте ток по паспорту и начните с пробного участка. Для тонкой детали не стоит брать слишком большой диаметр электрода. Для массивной детали заранее решите, нужен ли подогрев и как будет организовано медленное охлаждение.

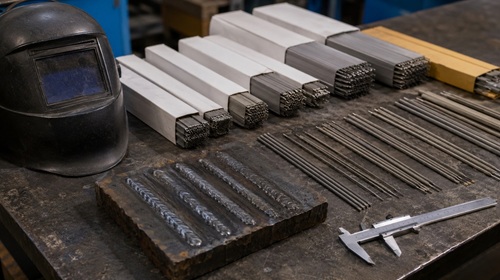

Никелевые и никель-железные электроды для ремонта чугуна, сварочная маска, штангенциркуль и образец сварных валиков.
Когда чугун лучше не варить
Чугун лучше не варить, если деталь слишком ответственная, металл плохо определяется, трещина проходит через опасную зону или ремонт может привести к аварии. В таких случаях безопаснее выбрать пайку, штифтование, механическую вставку или замену детали.
Особенно осторожно нужно относиться к деталям под давлением, элементам подъемных механизмов, тормозным и несущим деталям, корпусам с точными посадками, блокам двигателя с трещинами в каналах и сильно перегретым отливкам. Если трещина идет от болтового отверстия, через фланец, посадку под подшипник или тонкую перемычку, обычная заварка может не решить проблему.
От сварки лучше отказаться или сначала провести профессиональную оценку, если:
- чугун плохо сверлится и похож на белый;
- трещина длинная и уходит в скрытую полость;
- деталь уже несколько раз ремонтировали;
- есть риск утечки топлива, масла, пара, воды под давлением;
- после ремонта нужна высокая точность соосности;
- отказ детали может привести к травме;
- нет возможности медленно охладить массивную отливку.
Альтернативы сварке: пайка, штифтование, вставки
Сварка — не единственный способ ремонта чугуна. Для некоторых деталей пайка бронзой, штифтование, резьбовые вставки или механическая накладка надежнее, чем дуговая сварка.
Пайка бронзой или латунным припоем нагревает основной металл меньше, чем сварка плавлением. Это снижает риск появления хрупкой зоны, но требует хорошей подготовки поверхности и правильного флюса. Штифтование применяют для длинных трещин в корпусах и станинах: трещину стягивают специальными штифтами или резьбовыми элементами без полного расплавления чугуна. Механические вставки, пробки и накладки используют для блоков, крышек, посадочных мест и локальных пробоин.
Полимерная «холодная сварка» в тюбике подходит только для неответственного временного ремонта: закрыть небольшую течь, восстановить внешний слой, зафиксировать ненагруженный скол. Она не заменяет сварной шов в нагруженной чугунной детали, не восстанавливает прочность корпуса и не подходит для мест с высокой температурой без проверки паспорта состава.
Контроль качества после сварки
Ремонт чугуна нельзя считать завершенным сразу после остывания. Нужно проверить шов, отсутствие новых трещин, герметичность, плоскость и возможность механической обработки.
Сначала делают визуальный осмотр: ищут поры, подрезы, новые волосные трещины, непровары и отслоения. Затем можно применить керосиновую пробу или капиллярный контроль, особенно если деталь должна держать жидкость. Корпус насоса, редуктора или водяной рубашки проверяют на герметичность. Фланцы и крышки проверяют линейкой или плитой. Посадочные места после сварки и остывания измеряют, потому что геометрию может увести.
Если шов нужно растачивать, сверлить или фрезеровать, не начинайте обработку до полного остывания. Сначала убедитесь, что нет новых трещин, затем снимайте припуск небольшими проходами. Если инструмент быстро тупится или идет по твердой зоне, значит была получена слишком жесткая наплавка или отбеленная зона рядом со швом.
Безопасность при сварке чугуна
Сварка чугуна опасна ожогами, дымом, брызгами, ультрафиолетом, пожаром и токсичными испарениями от старых покрытий. Работать нужно в маске, перчатках, плотной одежде и при хорошей вентиляции.
Особенно опасны старые краски, масла, пропитки, цинковые покрытия, растворители и загрязнения внутри пор. При нагреве они могут выделять вредный дым. Требования по безопасности сварочных работ предусматривают защиту глаз и лица, а также вентиляцию и контроль вредных веществ в зоне дыхания сварщика.
Перед прогревом массивной детали уберите рядом горючие материалы. Не грейте закрытые полости без понимания, что внутри нет масла, топлива, растворителей или давления. Не используйте сжатые газы для обдува одежды или охлаждения детали. Никелевые электроды и шлифовальная пыль требуют аккуратности: не работайте в закрытом помещении без вытяжки или респиратора, если есть дым и запах.
Частые ошибки при сварке чугуна
Главные ошибки — сварка по грязному металлу, длинный валик без пауз, обычный стальной электрод, резкое охлаждение и отсутствие проверки после ремонта. Эти ошибки чаще всего дают трещины, поры и жесткий необрабатываемый шов.
Чугун нельзя варить как обычную сталь. Если сразу закрыть всю трещину длинным проходом, металл может треснуть еще во время остывания. Если не сделать стоп-отверстия, трещина может продолжиться за пределы шва. Если не удалить масло, шов будет пористым. Если после ремонта положить деталь на холодный пол или вынести на мороз, температурный удар может разрушить даже аккуратную наплавку.
Самые вредные действия:
- варить по краске, маслу, герметику и нагару;
- использовать обычные электроды по стали для ответственного ремонта;
- вести длинный шов без пауз;
- не проковывать свежий валик;
- греть только маленькую точку на массивной детали;
- охлаждать водой, снегом или воздухом;
- сразу затягивать болты после сварки;
- не проверять шов на скрытые трещины.
Алгоритм выбора метода и электрода
Небольшая трещина на сером чугуне чаще всего ремонтируется холодным методом и никелевым электродом. Массивная нагруженная деталь требует прогрева, никель-железного электрода и медленного охлаждения.
Рабочий алгоритм:
- Определите деталь: крышка, корпус, блок, коллектор, фланец, станина, шкив или кронштейн.
- Оцените риск отказа: декоративный дефект, утечка, вибрация, давление, точная посадка или силовая нагрузка.
- Найдите границы трещины и решите, нужны ли стоп-отверстия.
- Выберите метод: холодная сварка, горячая сварка, пайка, штифтование или замена.
- Выберите электрод: Ni-99 для мягкой обработки, Ni-55 для прочности, Ni-Cu для отдельных восстановительных проходов.
- Очистите металл от масла, краски, нагара и ржавчины.
- Варите короткими участками, проковывайте шов и контролируйте температуру.
- Охлаждайте медленно.
- Проверьте шов визуально, на герметичность, на плоскость и на отсутствие новых трещин.
FAQ: ответы на частые вопросы
Нужно ли греть чугун перед сваркой?
Прогрев нужен не всегда, но для массивных и ответственных деталей он резко снижает риск трещин. Маленькие дефекты иногда ремонтируют холодным методом без общего прогрева. Если деталь тонкая и ремонт локальный, можно работать короткими валиками с паузами. Если деталь тяжелая, жесткая, с длинной трещиной или работает под нагрузкой, безопаснее использовать прогрев и медленное охлаждение. Режим прогрева должен соответствовать электроду и конкретной детали.
Почему шов на чугуне треснул после остывания?
Шов трескается после остывания из-за усадочных напряжений, резкого охлаждения, грязной разделки или неподходящего электрода. Частая причина — длинный валик без проковки и пауз. Иногда трещина идет не по самому шву, а рядом с ним. Это говорит о хрупкой зоне в основном металле или слишком большом температурном перепаде. В таком случае нужно пересмотреть метод: добавить стоп-отверстия, лучше очистить дефект, использовать другой электрод, варить короче и охлаждать медленнее.
Можно ли варить чугун полуавтоматом или аргоном?
Можно, но для ремонта чугуна в мастерских чаще используют ручную дуговую сварку специальными электродами, пайку или штифтование. Аргонодуговая сварка и полуавтомат требуют правильной проволоки, защиты, подготовки и контроля тепла. Аргон удобен для аккуратных локальных работ, но не отменяет проблему трещин. Полуавтомат может внести слишком много тепла и требует подходящей проволоки. Для бытового ремонта инвертор со специальными электродами часто проще и предсказуемее.
Что лучше: сварка, пайка или штифтование?
Сварка лучше, когда нужно восстановить металл и можно контролировать нагрев. Пайка лучше, когда важно снизить риск хрупкой зоны. Штифтование лучше для длинных трещин в корпусах и станинах, где нельзя сильно греть деталь. Выбор зависит от детали. Скол крышки можно заварить. Длинную трещину в станине иногда разумнее стянуть штифтами. Трещину в тонком коллекторе можно ремонтировать пайкой. Корпус под давлением нужно проверять особенно строго, а иногда выгоднее заменить.
Итог
Успешная сварка чугуна держится на пяти вещах: правильный диагноз, чистая разделка, подходящий никелевый электрод, короткие проходы и медленное охлаждение. Один дорогой электрод не спасет ремонт, если варить по маслу, перегревать деталь и охлаждать ее на сквозняке.
Для небольших трещин и сколов подходит холодная сварка короткими валиками. Для массивных и ответственных деталей нужен прогрев и контроль охлаждения. Ni-99 выбирают для мягкого обрабатываемого шва, Ni-55 — для прочности и соединения чугуна со сталью. Если деталь опасная, дорогая или плохо свариваемая, лучше рассмотреть пайку, штифтование, механическую вставку или замену.
