Сварка на улице: ветер, влажность и минус

Сваривать металл на улице можно, если рабочее место защищено от осадков и ветра, поверхности сухие, а режим соответствует материалу, толщине, типу соединения и применимой технологии. Единой температуры, ниже которой запрещена любая сварка, нет. Для строительного монтажа, арматуры, трубопроводов, оборудования под давлением и опасных производственных объектов действуют разные требования.

Для монтажной сварки строительных стальных и железобетонных конструкций в области применения СП 70.13330.2012 важны температура окружающего воздуха, категория и толщина элементов, предел текучести стали, способ сварки и требования ППСР. По данным Росстандарта, Изменение № 8 к СП 70 зарегистрировано в 2026 году и в основной части введено с 4 июля 2026 года; отдельные перечисленные приказом Минстроя № 353/пр положения вводятся с 1 марта 2027 года.

Правила охраны труда при электросварочных и газосварочных работах установлены приказом Минтруда России № 884н. Его действующая редакция применяется с 1 сентября 2025 года, срок действия продлен до 1 сентября 2031 года. При этом п. 8 Правил исключает из их области отдельные ОПО, на которых обращаются опасные вещества, указанные в п. 1 приложения № 1 к Федеральному закону № 116-ФЗ.

Для ОПО нельзя ссылаться на приказ Ростехнадзора № 519 как на действующий в августе 2026 года: он действовал до 1 марта 2026 года. С 16 июня 2026 года Ростехнадзором утверждено Руководство по безопасности № 212 с рекомендациями по организации и производству сварочных работ на ОПО. Оно имеет рекомендательный характер и должно применяться вместе с федеральными нормами и правилами, проектной и производственно-технологической документацией для конкретного объекта.

От чего зависит, можно ли сваривать на улице

До начала работ нужно определить не только температуру воздуха. Для технически обоснованного решения последовательно проверяют:

• что именно сваривается: бытовая деталь, строительная металлоконструкция, арматура, трубопровод, оборудование или объект ОПО;
• марку и группу материала, толщину и жесткость соединения;
• способ сварки и конкретные сварочные материалы;
• температуру воздуха и основного металла;
• наличие ветра, осадков, инея, конденсата и загрязнений;
• требования проекта, ППСР, технологической карты и документации производителя расходных материалов.

Температурные пределы из СП 70 нельзя автоматически переносить на любую сварку. Они относятся к строительным конструкциям в области применения этого свода правил. Для специальных сооружений и технологического оборудования могут действовать дополнительные документы.

Можно ли варить на улице при минусовой температуре

Сварка при отрицательной температуре допускается, но мороз меняет тепловой цикл соединения. Холодный основной металл интенсивнее отводит тепло от сварочной ванны и зоны термического влияния — ЗТВ. Для чувствительных углеродистых и низколегированных сталей это может увеличить скорость охлаждения и вместе с диффузионным водородом и растягивающими напряжениями повысить риск холодного водородного растрескивания.

СП 70 требует защищать свариваемые поверхности и рабочее место сварщика от дождя, снега и ветра. По п. 10.1.7 при температуре окружающего воздуха ниже −10 °C рядом с рабочим местом должно быть помещение для обогрева сварщика, а ниже −40 °C — тепляк. Эти требования относятся к организации монтажных сварочных работ и не заменяют технологические требования к самому соединению.

При какой температуре можно сваривать стальные конструкции без подогрева

Для ручной и механизированной дуговой сварки монтажных соединений стальных конструкций п. 10.2.7 СП 70 задает минимальную температуру окружающего воздуха, при которой допускается работа без предварительного местного подогрева. Предел зависит от толщины, типа конструкции и стали.

* Для низколегированной стали с пределом текучести более 390 МПа при толщине свыше 25 мм предварительный местный подогрев требуется независимо от температуры окружающего воздуха. Это условие важно учитывать и для диапазона «свыше 16 до 30 мм».

Если температура ниже границы таблицы, п. 10.2.7 требует предварительно местно подогреть сталь до 120–160 °C в зоне шириной 100 мм с каждой стороны соединения. Способ подогрева, оборудование и контроль температуры должны быть установлены технологическими регламентами к ППСР.

Поэтому бытовые правила «при −20 °C всегда можно» и «при любом минусе всегда нужен подогрев» одинаково неверны. Сначала определяют область применения нормы, материал, толщину и тип конструкции.

Чем отличается сварка арматуры зимой

Для стержневой арматуры действует другой режим. По п. 10.3.19 СП 70 при ручной или механизированной сварке при отрицательной температуре до −30 °C сварочный ток увеличивают на 1% на каждые 3 °C снижения температуры от 0 °C. Одновременно стержни предварительно нагревают газовым пламенем до 200–250 °C на длине 90–150 мм от стыка. Для соединений, выполняемых ванными способами, предусматривается замедление охлаждения.

Пункт 10.3.21 допускает сварку стержневой арматуры при температуре окружающего воздуха до −50 °C только по специально разработанной технологии, приведенной в ППСР.

Эти требования нельзя переносить на обычные стальные конструкции. В частности, правило увеличения тока на 1% не является универсальной зимней настройкой сварочного аппарата.

Что важнее: температура воздуха или металла

Температура окружающей среды и температура основного металла — разные технологические параметры. Норматив может задавать минимальную температуру воздуха и одновременно требовать нагреть металл до определенного диапазона.

Предварительный подогрев влияет на тепловой цикл, скорость охлаждения сварного соединения и ЗТВ. При многопроходной сварке дополнительно контролируют температуру между проходами. ISO 13916:2025 посвящен измерению температуры предварительного подогрева, температуры между проходами и температуры поддержания подогрева; редакция 2017 года заменена версией 2025 года.

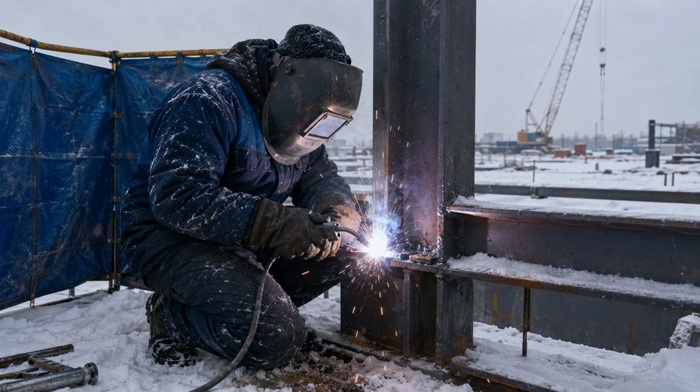

Сварка стальной конструкции зимой требует защиты рабочего места от осадков и ветра и соблюдения установленного температурного режима.

Как ветер влияет на сварку

Ветер особенно критичен для процессов с внешней газовой защитой. Поток воздуха может отклонять защитный газ от сварочной ванны, из-за чего в зону дуги попадает атмосферный воздух. Результатом могут стать пористость, окисление и нестабильность качества шва.

Наиболее чувствительны сварка сплошной проволокой в защитном газе — MIG/MAG (GMAW) — и аргонодуговая сварка неплавящимся электродом TIG (GTAW). Ручная дуговая сварка покрытым электродом MMA/SMAW и сварка самозащитной порошковой проволокой FCAW-S не зависят от отдельной внешней струи защитного газа, поэтому именно к срыву газовой защиты они менее чувствительны. Это не означает, что ими допустимо работать без защиты рабочего места от сильного ветра.

Можно ли просто увеличить расход защитного газа

Повышение расхода газа не заменяет ветрозащиту. Чрезмерный поток способен создавать турбулентность возле сопла и увеличивать подсос окружающего воздуха.

Правильная последовательность — сначала устранить движение воздуха около дуги с помощью экрана, щита или укрытия, затем проверить состояние сопла, диффузора, шлангов и соединений и выставить расход в пределах, предусмотренных оборудованием, процессом и технологической документацией.

Единой допустимой скорости ветра для всех способов сварки нет. Если предел установлен проектом, ППСР, технологической картой или специальным нормативом, применяют именно его.

Чем опасны влажность, снег и конденсат

Влага создает две разные группы рисков: влияет на качество сварного соединения и одновременно повышает требования к электробезопасности рабочего поста.

Для сталей влага на кромках, отсыревшие электроды и флюсы могут стать источником водорода. Для мартенситных, бейнитных и ферритных сталей содержание диффузионного водорода в металле шва является измеряемым показателем. ISO 3690:2018 устанавливает процедуру его определения; стандарт был подтвержден ISO в 2024 году и остается действующим.

Почему влажность повышает риск холодных трещин

Холодное водородное растрескивание связано не с одним морозом. Для его развития существенна комбинация нескольких факторов:

• диффузионного водорода;
• структуры металла шва и ЗТВ, склонной к растрескиванию;
• растягивающих остаточных или внешних напряжений;
• теплового цикла и скорости охлаждения.

На риск влияют химический состав стали, углеродный эквивалент, толщина, жесткость узла, тип соединения, тепловложение, сварочные материалы и температура предварительного подогрева. Поэтому решение о подогреве нельзя принимать только по одной цифре углеродного эквивалента или температуре на уличном термометре.

Холодные трещины могут проявиться не сразу после сварки. Для ответственных конструкций момент и методы контроля назначаются проектом, ППСР и применимыми нормативными документами.

Можно ли сваривать металл с инеем или конденсатом

Нет: снег, лед, иней и видимую влагу из зоны соединения удаляют до сварки. Для монтажных стальных конструкций п. 10.2.5 СП 70 требует очищать кромки и прилегающие поверхности от ржавчины, жира, краски, грязи и влаги; ширина очистки составляет не менее 20 мм при ручной и механизированной дуговой сварке и не менее 50 мм при автоматизированных способах.

Отдельно нужно учитывать точку росы. Если холодную деталь занести в более теплый и влажный тепляк, температура ее поверхности может оказаться ниже точки росы окружающего воздуха — тогда на металле образуется конденсат. Деталь сначала прогревают и высушивают, затем окончательно очищают и только после этого сваривают по технологии.

Испарять воду сварочной дугой вместо подготовки кромок нельзя считать нормальной технологией: источник влаги и загрязнения при этом не устраняется.

Какой способ сварки лучше подходит для улицы

Для открытой площадки удобнее процессы, менее чувствительные к движению воздуха, но способ сварки нельзя самовольно менять на ответственной конструкции. Материал, процесс, присадка, полярность и режим должны соответствовать проектной и технологической документации.

Самозащитную порошковую проволоку FCAW-S нельзя путать с порошковой проволокой, рассчитанной на внешнюю газовую защиту. Перед применением проверяют классификацию материала, рекомендуемую полярность, диапазон тока и напряжения и ограничения производителя.

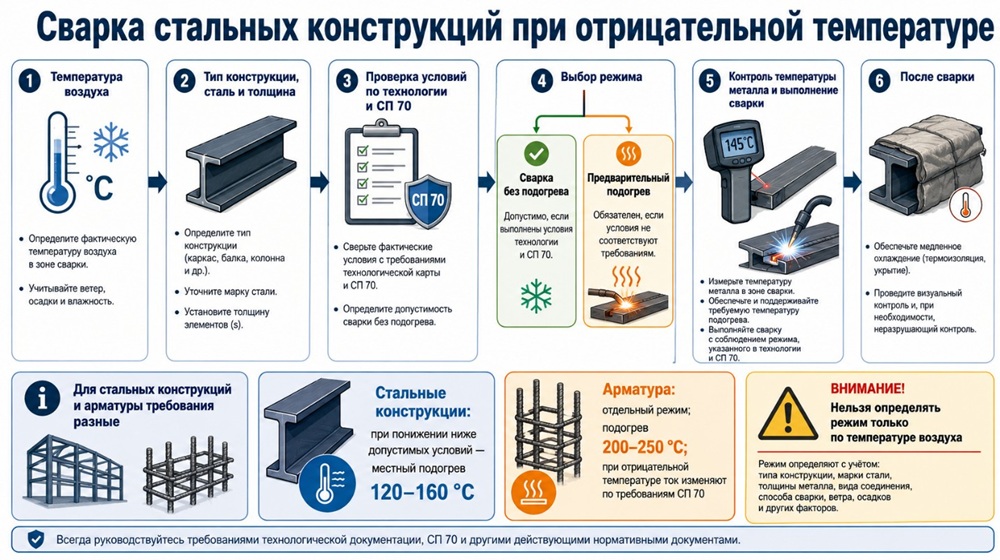

Температурный режим сварки зависит не только от мороза, но и от типа конструкции, стали, толщины элемента и требований технологии.

Как подготовить место и металл к сварке на улице

Рабочее место должно защищать сварочную зону от осадков и ветра и одновременно обеспечивать электробезопасность, пожарную безопасность и удаление сварочного аэрозоля.

По п. 37 приказа Минтруда № 884н при сварке на открытом воздухе над сварочными установками и постами сооружают навесы из негорючих материалов для защиты от прямых солнечных лучей и осадков. Если навеса нет, во время осадков электросварочные и газосварочные работы прекращаются.

Перед работой следует:

• установить устойчивый негорючий навес и ветрозащитные экраны;
• удалить воду, снег и лед с площадки и из зоны соединения;
• проверить кабели, электрододержатель, горелку, соединители и обратный провод;
• исключить контакт оборудования и проводов с водой;
• защитить электроды, проволоку и флюс от увлажнения;
• убрать горючие материалы из зоны искр и брызг металла;
• обеспечить безопасное удаление сварочного аэрозоля, особенно внутри укрытия или тепляка.

Пункт 45 приказа № 884н требует принимать меры против соприкосновения сварочных проводов с водой, маслом, стальными канатами и горячими трубопроводами. Поэтому исправный кабель, лежащий в луже, не соответствует нормальной организации сварочного поста.

Как подготовить кромки

Для монтажной сварки строительных стальных конструкций удобна следующая последовательность:

1. удалить снег, лед и воду;
2. очистить кромки от ржавчины, краски, жира и грязи;
3. высушить соединение;
4. проверить температуру основного металла;
5. выполнить предусмотренный технологией предварительный подогрев;
6. не допускать повторного образования конденсата или инея до окончания сварки.

Подогрев не заменяет механическую очистку, а чистые кромки не отменяют подогрев, если он предусмотрен нормативом или технологией.

Как хранить электроды и проволоку

СП 70 требует хранить сварочные материалы в условиях, исключающих увлажнение. Для складов монтажных организаций п. 10.1.12 устанавливает сухое помещение с температурой воздуха не ниже 15 °C и относительной влажностью не более 50%. Покрытые электроды, порошковые проволоки и флюсы прокаливают по режимам изготовителя; прокаленные материалы хранят в специальных пеналах. Для сталей с пределом текучести более 390 МПа электроды из прокалочной или сушильной печи должны быть использованы в течение двух часов.

Нельзя назначать одну температуру повторной прокалки для всех электродов. Низководородные, рутиловые и целлюлозные покрытия имеют разные требования, поэтому режим берут из паспорта, этикетки, бирки производителя или утвержденной технологии.

Что происходит со сварным соединением на морозе

Холодный основной металл быстрее отводит тепло из сварочной ванны и ЗТВ. При прочих равных это увеличивает скорость охлаждения. Для некоторых углеродистых и низколегированных сталей такой тепловой цикл способен повысить склонность к образованию закалочных структур и холодных трещин, особенно при наличии диффузионного водорода и высокой жесткости узла.

Предварительный подогрев уменьшает температурный градиент и скорость отвода тепла. Но его температура должна назначаться по применимой технологии: для монтажных стальных конструкций СП 70 в определенных условиях устанавливает 120–160 °C, для стержневой арматуры при сварке на морозе — 200–250 °C. Это разные технологические случаи.

При многопроходной сварке важно контролировать не только начальный подогрев, но и температуру между проходами. Нельзя допускать ни чрезмерного охлаждения ниже установленного технологией минимума, ни перегрева выше допустимого для конкретного материала и процедуры.

Какие дефекты чаще связаны с ветром, сыростью и морозом

Погода не создает отдельный класс «уличных дефектов». Она меняет условия процесса и повышает вероятность обычных дефектов: пор, окисления, несплавления, трещин и нестабильного формирования шва.

Причину дефекта нельзя надежно определять только по внешнему виду. Для строительных конструкций производственный контроль включает входной, операционный и приемочный этапы, а конкретные методы и объем контроля устанавливаются проектной и технологической документацией. СП 70 отдельно относит наличие наружных и внутренних дефектов к контролируемым признакам качества.

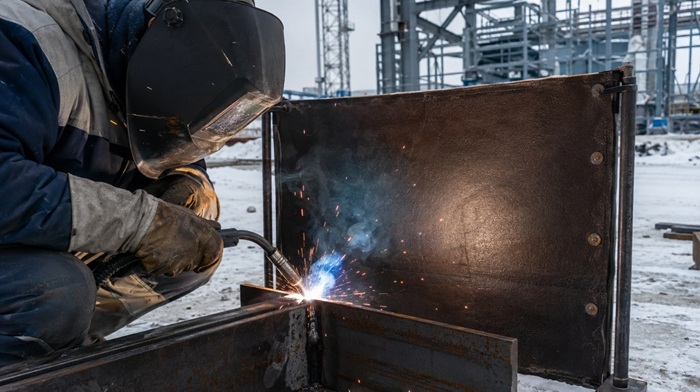

При сварке полуавтоматом на улице ветрозащита помогает сохранить стабильную газовую защиту сварочной ванны.

Как обеспечить безопасность при сварке во влажную и холодную погоду

Главный риск во влажную погоду — сочетание электрического оборудования, металлических конструкций и воды. Одного тента над головой недостаточно: сухими и защищенными должны оставаться рабочая зона, оборудование, соединения и пути прокладки кабелей.

Перед зажиганием дуги проверяют:

• исправность и сухость источника питания, держателя, горелки и разъемов;
• изоляцию и прокладку проводов вне воды;
• сухость рабочей площадки, спецодежды, рукавиц и других СИЗ;
• устойчивость экранов, навеса, оборудования и газовых баллонов;
• пожарную безопасность зоны разлета искр;
• вентиляцию укрытия или тепляка.

Для ручной сварки на переменном токе вне помещений действует еще одно важное требование: по п. 48 приказа № 884н такие установки должны быть оснащены устройствами отключения холостого хода. То же требование распространяется на перечисленные Правилами особо опасные условия.

Тепляк при сильном морозе решает задачу защиты от холода и погоды, но не отменяет требования к вентиляции, электробезопасности, пожарной безопасности и обращению с газовыми баллонами.

Когда сварку на улице нужно остановить

Работу прекращают, если невозможно одновременно обеспечить безопасные условия и установленную технологию. Практическими основаниями будут:

• дождь или снег попадает на пост, а требуемой защиты нет;
• кромки покрываются водой, снегом, инеем или конденсатом;
• ветер нарушает газовую защиту и ветрозащитный экран не стабилизирует процесс;
• сварочные материалы отсырели или их состояние не соответствует технологии;
• нельзя выполнить или поддерживать предусмотренный предварительный подогрев;
• кабели, соединители или другое электрооборудование контактируют с водой либо повреждены;
• невозможно обеспечить предусмотренный контроль температуры и качества.

На строительном объекте личный опыт сварщика не заменяет проект и технологическую документацию. Если фактические погодные условия выходят за пределы утвержденной технологии, решение должно приниматься в установленном для объекта порядке.

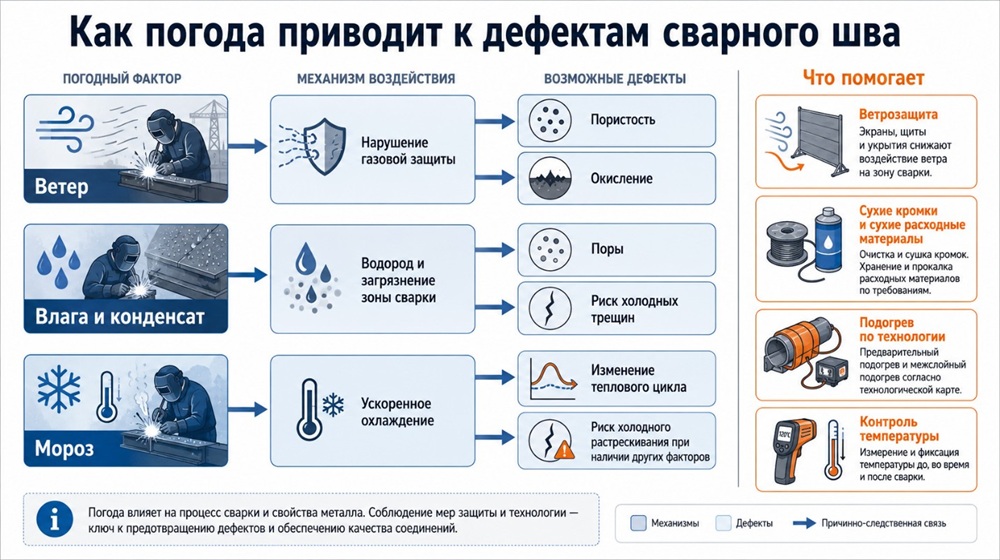

КАРТИНКА 4 (Инфографика «Как погода приводит к дефектам сварного шва»: ветер связывается с нарушением газовой защиты, пористостью и окислением; влага и конденсат — с водородом, загрязнением зоны сварки, порами и риском холодных трещин; мороз — с ускоренным охлаждением и изменением теплового цикла. В качестве мер указаны ветрозащита, сухие кромки и расходные материалы, подогрев по технологии и контроль температуры.)

Ветер, влага и мороз воздействуют на сварку по-разному, поэтому причины дефекта нужно искать в сочетании погодных и технологических факторов.

Частые вопросы о сварке на улице

Можно ли варить под дождем под навесом

Приказ № 884н требует на открытом воздухе сооружать над сварочными установками и постами негорючие навесы; при отсутствии навеса во время осадков работы прекращают. Но сам факт наличия крыши еще не означает безопасные условия. Вода не должна попадать на кромки, кабели, соединители и оборудование, а рабочая площадка должна быть организована с учетом электробезопасности.

Нужно ли зимой всегда повышать сварочный ток

Нет. Универсального правила увеличивать ток при любом морозе для всех процессов и материалов нет. Исключение — конкретно регламентированная СП 70 сварка стержневой арматуры при отрицательной температуре до −30 °C: ток увеличивают на 1% на каждые 3 °C снижения температуры от нуля и одновременно выполняют подогрев стержней до 200–250 °C.

Зачем контролировать точку росы

Точка росы помогает понять, появится ли конденсат на холодном металле. Если температура поверхности ниже точки росы окружающего воздуха, влага может конденсироваться даже в закрытом тепляке. Поэтому после переноса холодной детали в теплое укрытие проверяют не только температуру воздуха, но и фактическую сухость поверхности перед сваркой.

Какие документы проверять на ответственном объекте

Минимальный набор зависит от объекта, но обычно проверяют проект и рабочие чертежи, ППР/ППСР, технологические карты сварки, требования к сварочным материалам, инструкции производителя оборудования и применимые нормативные документы. Для ОПО дополнительно определяют действующие ФНП и производственно-технологическую документацию; приказ Ростехнадзора № 519 после 1 марта 2026 года как действующий документ использовать нельзя. Руководство Ростехнадзора № 212 от 16 июня 2026 года носит рекомендательный характер.
