Высокопрочные стали: низководородные электроды и прокалка

Оглавление

1. Зачем высокопрочным сталям нужны низководородные электроды
2. Что такое низководородный электрод и как читать его маркировку
3. Почему возникает водородное растрескивание
4. Прокалка электродов: что это и когда она обязательна
5. Режимы прокаливания и хранения низководородных электродов
6. Предварительный подогрев и межслойная температура
7. Как выбрать электрод под высокопрочную сталь
8. Ошибки при прокалке и сварке, которые приводят к трещинам
9. Контроль качества: как понять, что технология работает
10. Низководородные электроды или альтернативные процессы
11. Практическая схема для технолога и сварщика
12. Итог: что запомнить о низководородных электродах и прокале

Зачем высокопрочным сталям нужны низководородные электроды

Высокопрочные стали сваривают низководородными электродами МЭЗ | ARCUS-60К, МЭЗ | ARCUS-65, МЭЗ | ARCUS-70, МЭЗ | ARCUS-85К, УОНИ 13/65, УОНИ 13/85, потому что такие стали чувствительны к холодным трещинам, а водород резко повышает риск их появления. Главная задача сварщика и технолога — не просто получить красивый шов, а удержать под контролем водород, скорость охлаждения и напряжения в соединении.

Высокопрочная сталь отличается от обычной конструкционной стали тем, что при высокой прочности часто имеет более жесткую структуру после нагрева и охлаждения. В зоне рядом со швом металл может быстро остыть и стать хрупким. Если в этот момент в металл попадает водород, а деталь зажата или имеет большую толщину, трещина может появиться не сразу, а через несколько часов. TWI описывает три главных условия водородного растрескивания: водород от сварочного процесса, твердая хрупкая структура и растягивающие напряжения в соединении.

Низководородные электроды нужны в мостовых конструкциях, кранах, карьерной технике, сосудах под давлением, судостроении, трубопроводах, ремонте стрел, рам, ковшей и других ответственных узлов. Они особенно важны при сварке мелкозернистых, низколегированных, термоупрочненных и износостойких сталей. В таких деталях цена ошибки выше, чем в обычном заборе или легкой раме: трещина может расти под нагрузкой и привести к отказу узла. Поэтому выбор электрода, прокалка, подогрев и контроль межслойной температуры должны рассматриваться как одна система.

Низководородный электрод сам по себе не спасает соединение, если он отсырел, выбран не по прочности или применен без учета толщины стали. Влага в покрытии превращается в источник водорода, а слишком прочный наплавленный металл может увеличить напряжения в шве. Поэтому в технологии сварки должны быть указаны марка стали, толщина, разделка кромок, тип электрода, температура прокаливания, время выдержки, температура хранения, предварительный подогрев и порядок контроля. Это особенно важно для сталей с повышенным углеродным эквивалентом и для узлов с сильным закреплением.

Что такое низководородный электрод и как читать его маркировку

Низководородный электрод — это покрытый электрод с основным покрытием, который дает металл шва с малым содержанием диффузионного водорода. В маркировке таких электродов важны не только цифры прочности, но и указания на тип покрытия, ударную вязкость, допустимый водород и стойкость к влаге.

В ручной дуговой сварке к низководородным обычно относят электроды типа E7015, E7016, E7018, E8018, E9018, E10018 и E11018, а также их аналоги, МЭЗ | ARCUS-60К, МЭЗ | ARCUS-65, МЭЗ | ARCUS-70, МЭЗ | ARCUS-85К, УОНИ 13/65, УОНИ 13/85 по европейским и международным нормам. Например, E7018 часто применяют для конструкционных сталей обычной и повышенной прочности, а электроды классов E8018 и выше используют там, где требуется более прочный металл шва.

В системе EN ISO 2560 электроды для нелегированных и мелкозернистых сталей классифицируют по прочности, ударной вязкости, типу покрытия, положению сварки, току и максимальному содержанию водорода в наплавленном металле. TWI указывает, что в EN ISO 2560 система A опирается на предел текучести и ударную работу 47 Дж, а система B — на временное сопротивление и ударную работу 27 Дж.

Обозначение H не говорит, что электрод можно хранить как угодно. H4, H8 и H16 относятся к миллилитрам диффузионного водорода на 100 граммов наплавленного металла, то есть H4 означает более жесткое ограничение, чем H8 или H16. Но это значение достигается только при нормальном обращении с электродами. Если пачка вскрыта, покрытие набрало влагу, а затем электрод пошел в работу без сушки, фактический уровень водорода может стать выше паспортного.

Для высокопрочных сталей нельзя выбирать электрод только по принципу «чем прочнее, тем лучше». Слишком прочный металл шва может оказаться менее пластичным и более чувствительным к трещинам. Иногда для износостойких сталей и ремонтных работ технологи сознательно выбирают более мягкий и вязкий металл шва, чтобы снизить напряжения. Окончательный выбор должен опираться на паспорт стали, требования к прочности, ударной вязкости, температуре эксплуатации и условиям контроля.

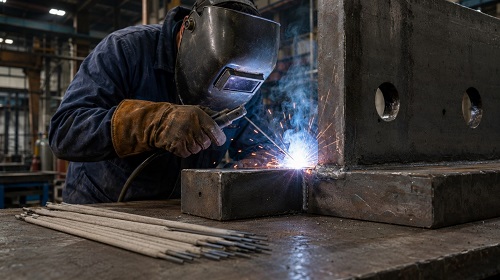

Сварка высокопрочной стали требует низководородных электродов, сухих материалов и строгого контроля технологии.

Почему возникает водородное растрескивание

Водородное растрескивание возникает, когда в сварном соединении одновременно есть водород, хрупкая закалочная структура и растягивающие напряжения. У высокопрочных сталей эти условия встречаются чаще, поэтому им нужны низководородные материалы, подогрев и замедленное охлаждение.

Во время сварки водород может попасть в ванну из влаги в покрытии электрода, ржавчины, масла, краски, конденсата, влажного флюса или грязных кромок. При высокой температуре водород растворяется в металле, а при остывании начинает перемещаться в зоны напряжений. Если рядом со швом образовалась твердая структура, например мартенситная или близкая к ней, металл хуже переносит локальные напряжения. В итоге трещина часто появляется в зоне термического влияния, в корне шва или в наплавленном металле.

Опасность холодных трещин в том, что они могут быть отложенными. Шов после зачистки выглядит нормальным, но через несколько часов или на следующий день дефект уже появляется. Водородные трещины обычно возникают после охлаждения до обычной температуры, а для чувствительных сталей полезно удерживать подогрев после сварки, чтобы водород успел выйти из зоны шва. Поэтому быстрый визуальный осмотр сразу после окончания сварки не всегда достаточен для ответственных соединений.

Основные признаки проблемы:

• тонкие продольные или поперечные трещины в шве и рядом со швом;
• трещины в корне, особенно при жестком закреплении деталей;
• повторяющиеся дефекты на толстых деталях, даже при хорошем внешнем виде валика;
• пористость и нестабильная дуга после работы отсыревшими электродами;
• разрушение прихваток при сборке или после остывания узла.

Водородное растрескивание нельзя путать только с плохой техникой ведения электрода. Неровный валик, подрезы или шлак могут быть следствием невысокого профессионального навыка, но холодная трещина чаще связана с полной технологией: металл, электрод, влага, подогрев, зазор, жесткость узла и тепловложение. Поэтому борьба с такой трещиной начинается не с «еще одного прохода», а с пересмотра режима сварки. Если трещину просто заварить тем же отсыревшим электродом без подогрева, дефект почти наверняка вернется.

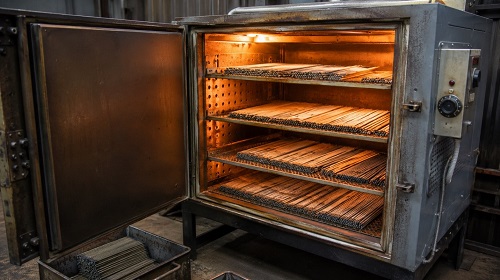

Прокалка удаляет влагу из покрытия электродов и помогает сохранить низкий уровень водорода в металле шва.

Прокалка электродов: что это и когда она обязательна

Прокалка электродов — это нагрев покрытия до заданной температуры, чтобы удалить влагу и вернуть электроду низководородные свойства. Для высокопрочных сталей прокалка обязательна, если это требует производитель, если упаковка вскрыта давно, если есть сомнения в хранении или если работа относится к ответственным соединениям.

Покрытие низководородного электрода пористое и способно впитывать влагу из воздуха. Герметичная банка или вакуумная упаковка защищают электрод до вскрытия, но после открытия начинается контакт с влажной средой.

Низководородные электроды МЭЗ | ARCUS-60К, МЭЗ | ARCUS-65, МЭЗ | ARCUS-70, МЭЗ | ARCUS-85К, УОНИ 13/65, УОНИ 13/85 обычно выпускаются с очень малой влажностью покрытия и часто поставляются в герметичных банках или вакуумной упаковке; при неправильном совместном хранении с целлюлозными электродами покрытие может набрать влагу и уже не дать низководородный металл шва. Поэтому прокалка — это не формальность, а часть качества сварного соединения.

Важно различать прокаливание, просушку и хранение в теплом шкафу. Прокалку выполняют при более высокой температуре, чтобы удалить влагу из покрытия. Хранение в теплом шкафу нужно, чтобы уже сухие электроды снова не набрали влагу до сварки. Переносной пенал с подогревом нужен на рабочем месте, особенно на монтаже, где пачка может быстро остыть и увлажниться.

Нельзя задавать температуру прокалки «на глаз». Разные марки имеют разные покрытия, и слишком слабый нагрев не удалит влагу, а слишком сильный может испортить покрытие. В паспорте или на пачке указывают режим повторной сушки, время выдержки и условия хранения после прокаливания. Если таких данных нет, электрод нельзя уверенно применять для высокопрочной стали в ответственном узле.

Режимы прокалки и хранения низководородных электродов

Режим прокалки выбирают по паспорту конкретной марки электрода, а не по одной универсальной таблице. На практике для низководородных электродов МЭЗ | ARCUS-60К, МЭЗ | ARCUS-65, МЭЗ | ARCUS-70, МЭЗ | ARCUS-85К, УОНИ 13/65, УОНИ 13/85 важны три числа: температура повторной сушки, время выдержки и температура хранения после сушки.

Многие производители рекомендуют держать низководородные электроды в сушильных шкафах после прокаливания при повышенной температуре. Типичный диапазон хранения для E7016, E7018 и E7028 — 225–300 °F, то есть примерно 107–149 °C. Эти значения не заменяют паспорт электрода, но хорошо показывают порядок температур для теплого хранения.

Типовая логика работы с электродами выглядит так:

1. Проверить марку, партию, целостность пачки и срок хранения.
2. Найти в паспорте режим повторной сушки и допустимое время нахождения на воздухе.
3. Прокалить электроды в исправной печи с контролем температуры.
4. Переложить сухие электроды в шкаф хранения или переносной подогреваемый пенал.
5. Выдать на рабочее место только то количество, которое будет использовано в допустимое время.

После прокалки электроды нельзя высыпать в открытую коробку рядом со сварочным постом. Влажность воздуха, перепады температуры и конденсат быстро снижают смысл всей сушки. На монтаже особенно опасна ситуация, когда электроды берут из теплого помещения на холод, затем возвращают обратно, и на них появляется влага. Для ответственных швов должна быть понятная система: кто прокалил, когда прокалил, при какой температуре, в какой шкаф переложил и сколько времени электроды находились вне подогрева.

Электроды H4R и вакуумные упаковки уменьшают риск, но не отменяют дисциплину хранения. Так, электрод OK 48.08 с классификацией H4R имеет стойкое к увлажнению покрытие, уровень диффузионного водорода менее 4 мл на 100 г металла шва и может использоваться из упаковки VacPac без повторного прокаливания при соблюдении условий производителя. Это удобно на монтаже и в цеху с переменной влажностью. Но поврежденная упаковка, просроченное время после вскрытия или загрязнение покрытия снова превращают электрод в риск для высокопрочной стали.

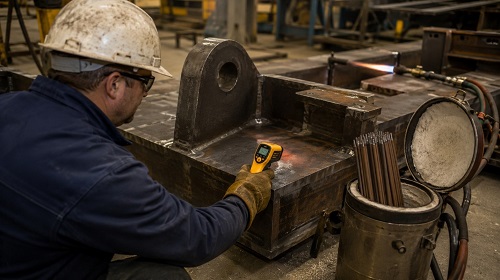

Предварительный подогрев снижает скорость охлаждения и уменьшает риск появления холодных трещин в высокопрочной стали.

Предварительный подогрев и межслойная температура

Предварительный подогрев нужен, чтобы металл остывал медленнее, водород успевал выходить, а зона рядом со швом не становилась чрезмерно твердой. Межслойная температура нужна для того же контроля между проходами, особенно при многослойной сварке толстых деталей.

Температуру подогрева выбирают по марке стали, толщине, углеродному эквиваленту, жесткости узла, уровню водорода в присадочном металле и тепловложению. Чем выше прочность стали, больше толщина и сильнее закрепление детали, тем внимательнее нужно относиться к подогреву. Для толстых сталей с высоким углеродным эквивалентом температура подогрева может достигать 200 °C, а для более чувствительных случаев применяют удержание температуры после сварки. Это не значит, что все высокопрочные стали нужно греть одинаково: перегрев некоторых термоупрочненных сталей может ухудшить свойства.

Углеродный эквивалент используют как простой показатель склонности стали к закалке и трещинам. Он учитывает не только углерод, но и влияние марганца, хрома, молибдена, ванадия, никеля и меди. Если эквивалент низкий, тонкая деталь и используется сухой низководородный электрод, подогрев может быть небольшим или не требоваться. Если эквивалент высокий, деталь толстая, а шов жестко зажат, подогрев становится одним из главных способов защиты.

При сварке высокопрочных сталей важно контролировать не только минимум, но и максимум температуры между проходами. Слишком низкая температура повышает риск холодных трещин. Слишком высокая температура может снизить ударную вязкость, вызвать излишнее размягчение зоны термического влияния или нарушить свойства термоупрочненной стали. Поэтому в технологической карте должны быть записаны оба предела: минимальная температура перед началом и допустимая межслойная температура.

Контроль температуры выполняют не приблизительно, а измерением. Используют контактные термометры, термокарандаши, пирометры с учетом состояния поверхности или другие средства, принятые на производстве. Специалисты рекомендуют прогревать зону не менее чем на 75 мм от линии шва и измерять температуру так, чтобы она отражала прогрев металла по толщине, а не только горячую поверхность. Для прихваток требования такие же важные, как для основного шва, потому что трещина часто начинается именно с небольшой холодной прихватки.

Как выбрать электрод под высокопрочную сталь

Электрод выбирают по прочности стали, требуемой вязкости, условиям эксплуатации, толщине детали и риску водородных трещин. Лучший выбор — не самая дорогая марка, а электрод, который дает нужные свойства шва при безопасном уровне водорода и понятном режиме прокалки.

Для обычных конструкционных сталей повышенной прочности часто применяют электроды уровня E7018 или европейские аналоги с основным покрытием. Для низколегированных сталей с более высокой прочностью могут потребоваться E8018, E9018, E10018, МЭЗ | ARCUS-60К, МЭЗ | ARCUS-65, МЭЗ | ARCUS-70, МЭЗ | ARCUS-85К, УОНИ 13/65, УОНИ 13/85 или специальные никелевые и молибденовые варианты. При низких температурах важна ударная вязкость, поэтому смотрят не только предел прочности, но и работу удара при минусовой температуре.

При ремонте износостойких и закаленных сталей часто возникает соблазн поставить электрод «с запасом» по прочности. Это не всегда правильно. Если наплавленный металл слишком прочный и жесткий, он хуже снимает напряжения и может треснуть вместе с зоной рядом со швом. Для некоторых ремонтных соединений технолог может выбрать более вязкий металл шва, а при сложных случаях — аустенитный или никелевый присадочный материал, если это допускает расчет и условия эксплуатации.

Практичный выбор электрода включает несколько проверок:

• соответствие металла шва прочности и вязкости основного металла;
• наличие низководородной классификации H4, H5 или другого требуемого уровня;
• режим прокалки и допустимое время после вскрытия упаковки;
• пригодность для нужного положения шва: нижнего, вертикального, потолочного;
• разрешения и одобрения для отрасли: судостроение, сосуды, трубопроводы, мосты.

Бренды и конкретные продукты тоже имеют значение, но они не заменяют технологию. На рынке, по мимо электродов марки МЭЗ | ARCUS, МЭЗ | ARCUS-60К, МЭЗ | ARCUS-65, МЭЗ | ARCUS-70, МЭЗ | ARCUS-85К, УОНИ 13/65, УОНИ 13/85, встречаются ESAB OK 48.00, OK 48.08, Lincoln Electric Excalibur 7018 MR, Kobelco LB-52U, Böhler FOX и другие низководородные электроды. У каждого продукта есть свой паспорт, условия хранения, сила тока, полярность и допустимые применения. Поэтому в блоговой статье можно назвать примеры, но в производстве нужно использовать данные конкретной партии и действующую технологическую карту.

Ошибки при прокалке и сварке, которые приводят к трещинам

Самые частые ошибки — сварка отсыревшими электродами, отсутствие подогрева, неправильный подбор прочности и игнорирование времени после вскрытия пачки. Эти ошибки опасны тем, что шов может выглядеть нормальным, но получить скрытую или отложенную трещину.

• Первая ошибка — считать E7018 низководородным при любых условиях. Если электрод лежал открытым в сыром цехе, в машине монтажника или рядом с воротами зимой, его покрытие уже могло набрать влагу. После этого маркировка на стержне не гарантирует низкий водород в шве. Для ответственной сварки такой электрод нужно либо восстановить по инструкции производителя, либо исключить из работы.
• Вторая ошибка — прокаливать все электроды одинаково. Основные, рутиловые и целлюлозные покрытия ведут себя по-разному. Производители предупреждают, что хранение целлюлозных E6010 и E6011 в одном шкафу с низководородными E7015, E7016, E7018, E7018M, E7028 и E7048 может ухудшить свойства электродов, потому что покрытия требуют разных условий по влаге. Если электрод с целлюлозным покрытием пересушить, он может потерять нормальную дугу и провар, а если низководородный увлажнить, он потеряет главное преимущество.
• Третья ошибка — не греть прихватки. Прихваточный шов маленький, быстро остывает и часто выполняется в спешке. Но именно он может создать жесткую точку, трещину в корне или дефект, который потом окажется под основным швом. Если для детали задан подогрев, он должен действовать и для прихваток, и для временных креплений.
• Четвертая ошибка — пытаться «лечить» трещину повторной заваркой без удаления причины. Трещину нужно полностью удалить, проверить ее границы и только потом заваривать по исправленной технологии. Если причина была во влаге, холодной детали, жесткой сборке или слишком прочном электроде, повторный проход тем же способом даст новый дефект. Для высокопрочных сталей ремонт должен быть не быстрее, а чище и спокойнее по тепловому режиму.

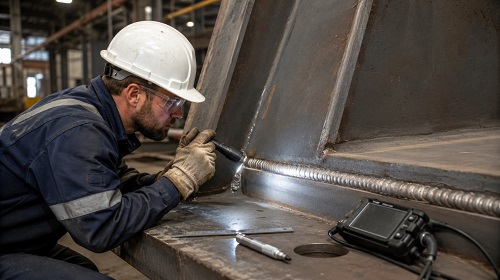

Контроль шва после сварки помогает выявить трещины, поры и другие дефекты до ввода конструкции в работу.

Контроль качества: как понять, что технология работает

Технология работает, если сварное соединение проходит внешний осмотр, неразрушающий контроль и не дает отложенных трещин после выдержки. Для высокопрочных сталей одного красивого валика недостаточно: нужно подтвердить отсутствие поверхностных и внутренних дефектов.

Сначала проверяют подготовку: чистоту кромок, отсутствие влаги, правильный зазор, угол разделки, температуру подогрева и состояние электродов. Грязь, масло, краска, ржавчина и конденсат должны быть удалены до сварки. Очистка кромок, применение низководородного процесса, сушка электродов и соблюдение подогрева - практические меры против водородного растрескивания. Это значит, что контроль начинается до зажигания дуги.

После сварки смотрят форму шва, переход к основному металлу, подрезы, кратеры, наплывы и видимые трещины. Для поверхностных дефектов применяют визуальный контроль, магнитопорошковый или капиллярный метод. Для внутренних дефектов используют ультразвуковой или радиографический контроль, причем ультразвук часто предпочтительнее для поиска тонких внутренних водородных трещин. В ответственных конструкциях контроль могут выполнять не сразу, а после выдержки, потому что холодные трещины бывают отложенными.

Документы важны не меньше осмотра. В журнале или карте должны быть партия электродов, режим прокаливания, время выдачи, температура подогрева, межслойная температура, сварщик, режим сварки и результаты контроля. Без этих данных трудно доказать, что соединение выполнено по технологии. Если дефект повторится, именно записи помогут найти причину: электрод, влажность, холодная сборка, неверная сила тока или неправильная последовательность проходов.

Низководородные электроды или альтернативные процессы

Низководородные электроды МЭЗ | ARCUS-60К, МЭЗ | ARCUS-65, МЭЗ | ARCUS-70, МЭЗ | ARCUS-85К, УОНИ 13/65, УОНИ 13/85хороши для ремонта, монтажа и труднодоступных мест, но в цехе с ними часто конкурируют полуавтоматическая, порошковая и автоматическая сварка. Выбор процесса зависит от доступа к шву, требований к водороду, производительности, контроля и возможностей оборудования.

Ручная дуговая сварка покрытыми электродами удобна там, где нельзя поставить сложную оснастку или где объем работ небольшой. Электроды легко доставить на монтаж, ими можно варить в разных положениях, а качественные основные марки дают хороший металл шва. Недостатки тоже понятны: низкая производительность по сравнению с проволокой, зависимость от квалификации сварщика и строгие требования к прокалке. Для высокопрочных сталей эти недостатки особенно заметны, потому что ошибка хранения сразу влияет на риск появления трещин.

Полуавтоматическая сварка в защитном газе может дать более высокую производительность и стабильность, если правильно выбрана проволока, газ, тепловложение и подготовка поверхности. Порошковая проволока может быть удобна для толстых деталей и длинных швов. Автоматическая сварка под флюсом производительна в нижнем положении, но флюс тоже требует сушки и контроля влаги. Для низких уровней водорода при ручной дуговой сварке нужны основные электроды, прокалка по рекомендации производителя или специальная упаковка, а для других процессов также важна чистота проволоки и расходных материалов.

Выбор между электродом и альтернативой часто решает не только качество, но и место работы. На строительной площадке, при ремонте ковша или сварке коротких швов электрод может быть самым разумным вариантом. В серийном производстве рам, балок или корпусов выгоднее проволока с утвержденной процедурой, стабильным газом и механизированной подачей. Но в обоих случаях правило одно: высокопрочная сталь требует низкого водорода, чистых кромок, правильного теплового режима и контроля после сварки.

Практическая схема для технолога и сварщика

Надежная сварка высокопрочной стали строится как цепочка: определить сталь, подобрать низководородный материал, высушить его, подогреть деталь, сварить с контролем температуры и проверить шов. Если выпадает хотя бы одно звено, риск холодных трещин резко растет.

Для технолога первый шаг — определить основную сталь и ее характеристики. Важно знать не только марку, но и предел текучести, толщину, химический состав, углеродный эквивалент, требования к ударной вязкости и условия работы детали. Затем выбирают электрод по паспорту и проверяют, какой уровень водорода нужен для данного риска. После этого назначают прокалку, хранение, подогрев, межслойную температуру, последовательность проходов и контроль.

Для сварщика главная задача — не нарушить эту цепочку на рабочем месте. Нужно брать только сухие электроды из шкафа или пенала, не смешивать партии, не оставлять пачку открытой и не варить по влажным или загрязненным кромкам. Если деталь остыла ниже заданной температуры, сварку следует остановить до восстановления подогрева. Если электрод плохо горит, шлак ведет себя необычно, появляется пористость или покрытие осыпается, это сигнал не «подстроить руку», а проверить расходный материал и условия хранения.

Рабочая памятка может выглядеть так:

• сталь и электрод подтверждены по документам;
• электроды прокалены или взяты из неповрежденной вакуумной упаковки;
• сухие электроды хранятся в теплом шкафу или пенале;
• кромки очищены от влаги, масла, краски, ржавчины и окалины;
• подогрев и межслойная температура измеряются, а не оцениваются на ощупь;
• прихватки выполняются по тем же требованиям, что и основной шов;
• контроль выполняется с учетом возможного отложенного растрескивания.

Эта схема проста, но она закрывает главные причины брака. Низководородный электрод снижает количество водорода, прокалка защищает покрытие от влаги, подогрев замедляет охлаждение, а контроль подтверждает результат. Для высокопрочных сталей именно сочетание этих мер дает надежный шов. Отдельная «хорошая марка электрода» без дисциплины хранения и теплового режима не дает нужной безопасности.

Итог: что запомнить о низководородных электродах и прокалке

Для высокопрочных сталей низководородные электроды и прокаливание — это не дополнительная осторожность, а базовое условие надежной сварки. Они уменьшают риск холодных трещин, но работают только вместе с чистыми кромками, правильным подогревом, контролем температуры и подбором электрода по стали.

Низководородный электрод должен оставаться сухим от склада до сварочной ванны. Если упаковка повреждена, электрод долго лежал на воздухе или хранился без теплого шкафа, его нельзя автоматически считать пригодным для ответственного шва. Прокаливание восстанавливает низководородные свойства только в пределах, которые допускает производитель. Поврежденное, загрязненное или осыпающееся покрытие прокалкой не исправляется.

Высокопрочная сталь требует уважения к технологии. Чем выше прочность, толще деталь и жестче закрепление, тем выше значение имеют водород, подогрев и напряжения. Поэтому правильный вопрос звучит не «каким электродом заварить», а «какой электрод, в каком состоянии, при какой температуре детали и с каким контролем применить». Такой подход снижает риск скрытых дефектов и делает сварное соединение предсказуемым.

Вывод: сухой низководородный электрод, чистый металл, нужный подогрев и спокойное охлаждение. Именно эта комбинация помогает сваривать высокопрочные стали без холодных трещин, повторного ремонта и потери доверия к конструкции.
